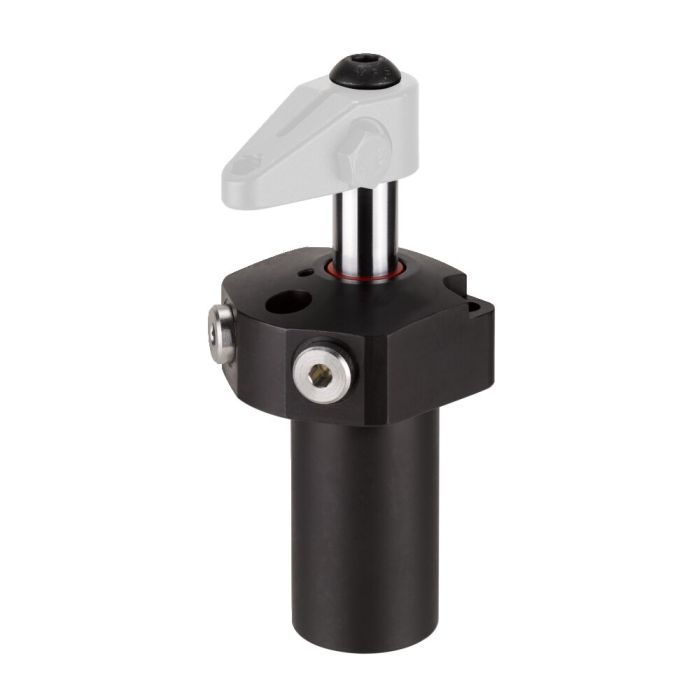

Garra giratoria, brida superior, acabado de precisión
Acabado:
Camisa de cilindro de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado.
Vástago de émbolo con rosca interior y posicionamiento de brazo de sujeción. Junta tórica para junta de brida.
Raspador en el vástago del émbolo. Volumen de suministro sin brazo de sujeción. Suministro de aceite mediante conexión roscada o canal de aceite en el cuerpo del dispositivo.
Aplicación:
La garra giratoria se fija en dispositivos de sujeción en los que las piezas de trabajo tengan que ser fácilmente accesibles y en los que la piezas tengan que ser insertadas por arriba. Las piezas de trabajo con formas irregulares o complejas se pueden fijar con bridas especiales (bajo pedido).
Características:
El movimiento giratorio se ejecuta mediante tres bolas guía, por esa razón la exactitud de la posición es mayor, así como la exactitud de la repetición y la vida útil.
Nota:
La carrera del émbolo está guiada mediante bolas, por lo que se aconseja observar el caudal volumétrico Q máx. Es imprescindible tener en cuenta la longitud y el peso de la brida de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre este. Para compensar las diferencias de altura en la pieza, el recorrido de sujeción vertical debería ser aprox. el 50 % de la carrera de sujeción. Durante la puesta en servicio debe garantizarse una ventilación adecuada. Para estrangular el suministro de aceite se puede utilizar la válvula estranguladora n.° 6916-12-01 con G1/8 y 6916-12-04 con G1/4. Para una secuencia de sujeción controlada puede enroscarse opcionalmente la válvula de control 6918-XX-XXX directamente en la conexión roscada. Se pueden suministrar otros ángulos de giro previa consulta.
Sp = sujetar, Lo = soltar, terminación del número de artículo: -21 = actuación doble, pivotante a la derecha / -22 = actuación doble, pivotante a la izquierda / -210 = actuación doble, pivotante a la derecha, carrera tensora larga / -220 = actuación doble, pivotante a la izquierda, carrera tensora larga
* Datos con brazo tensor, estándar
| Nº de pedido | 327924 |
|---|---|
| Fuerza de sujeción máx. [kN] | 13 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 29.5 |
| Fijación | Brida superior |
| Sentido de giro | Giro a la derecha |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Manguera de alta presión Nr. 174177 Para conexión roscada, presión de servicio máx. 400 bar, longitud 300 mm
- Garra giratoria, brida superior, acabado de precisión Nr. 327940 Fuerza de fijación máx. 11,6 kN, máx. carrera 29,5 mm, de doble efecto, pivotante a la izquierda
- Garra giratoria, brida superior, acabado de precisión Nr. 562239 Fuerza de fijación máx. 11,6 kN, máx. carrera 51 mm, de doble efecto, pivotante a la derecha, carrera tensora larga
- Garra giratoria, brida superior, acabado de precisión Nr. 327809 Fuerza de fijación máx. 11,6 kN, máx. carrera 29,5 mm, de simple efecto, pivotante a la derecha
- Garra giratoria, enroscable Nr. 68460 Fuerza de fijación máx. 11 kN, máx. carrera 29,5 mm, de doble efecto, pivotante a la derecha
- Garra giratoria, brida inferior, acabado de precisión Nr. 327973 Fuerza de fijación máx. 11,6 kN, máx. carrera 29,5 mm, de doble efecto, pivotante a la derecha
