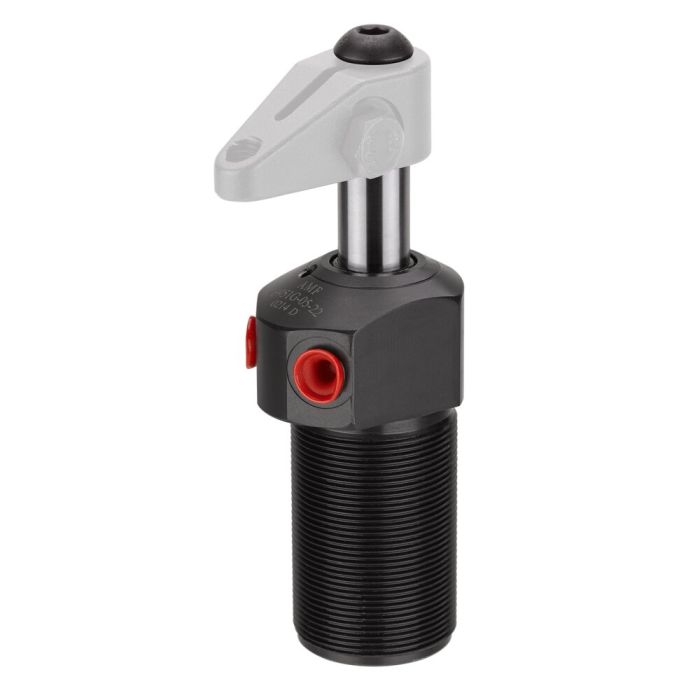

Garra giratoria, enroscable
Acabado:
Camisa de cilindro de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado. Vástago de émbolo con rosca interior y posicionamiento de brazo de sujeción. Raspador en el vástago del émbolo. Volumen de suministro sin brazo de sujeción. Suministro de aceite mediante conexión roscada.
Aplicación:
Las garras giratorias se aplican en dispositivos de sujeción de todo tipo. Particularmente apropiadas en los que la pieza de trabajo tenga que ser fácilmente accesible para el mecanizado y se deje libre los puntos de sujeción durante la carga y descarga de ésta. Para piezas de trabajo con formas irregulares o complejas se aconseja el uso de bridas especiales (bajo pedido).
Características:
Cada modelo se puede suministrar en versión de simple o doble efecto. El movimiento giratorio se efectúa mediante un mecanismo de bola guía patentada.
Nota:
La carrera del émbolo está guiada, por lo que se aconseja observar el caudal volumétrico Q máx. Es imprescindible tener en cuenta la longitud y el peso de la brida de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre este. Durante la puesta en servicio debe garantizarse una ventilación adecuada. Para la fijación también se pueden utilizar tuercas de fijación DIN 70852.
Se pueden suministrar otros ángulos de giro previa consulta.
Sp = sujetar, Lo = soltar, terminación del número de artículo: -21 = actuación doble, pivotante a la derecha / -22 = actuación doble, pivotante a la izquierda / -210 = actuación doble, pivotante a la derecha, carrera tensora larga / -220 = actuación doble, pivotante a la izquierda, carrera tensora larga
* Datos con brazo tensor, estándar
| Nº de pedido | 68502 |
|---|---|
| Fuerza de sujeción máx. [kN] | 27.7 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 51 |
| Fijación | Brida roscada |
| Sentido de giro | Giro a la derecha |
