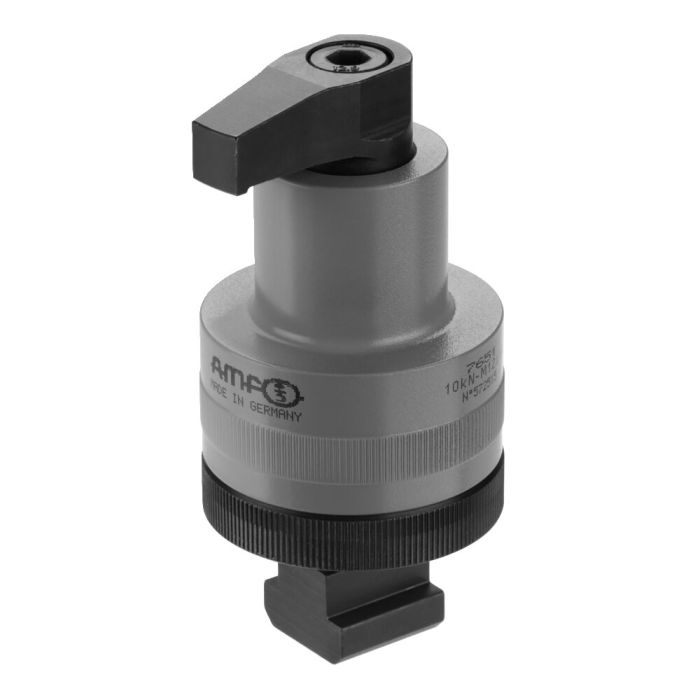

Garra giratoria, mecánica, modular

Aplicación:
La abrazadera giratoria se puede posicionar y fijar vertical u horizontalmente en las placas del dispositivo y en las mesas ranuradas en T. Con el tornillo de accionamiento Fsk. 12.9 se fija el brazo de sujeción.

Ventajas:
- Diseño compacto y modular
- Uso de los elementos intermedios AMF 6400Z, con una altura máxima de montaje de 50 mm
- Uso de los elementos de base AMF 6400FB M12 y M16
- Ángulo de giro de 360°
- Limitación del recorrido del brazo de sujeción con función de seguridad integrada
- Alta fuerza de sujeción garantiza una fijación segura incluso con cargas elevadas

Nota:
- La carga máxima puede variar según estado de la rosca de fijación de los tornillos (lubricación).
- Al utilizar el elemento de sujeción en las placas de dispositivo, la resistencia a la tracción de la placa de dispositivo debe ser de al menos 900 N/mm².
- Para reducir el desgaste del tornillo de fijación y de accionamiento recomendamos utilizar la pasta para tornillería AMF 6339. Posee una combinación de lubrificantes sólidos de gran eficacia con efectos sinergéticos y es resistente al calor.

Sobre demanda:
Otros tamaños.
