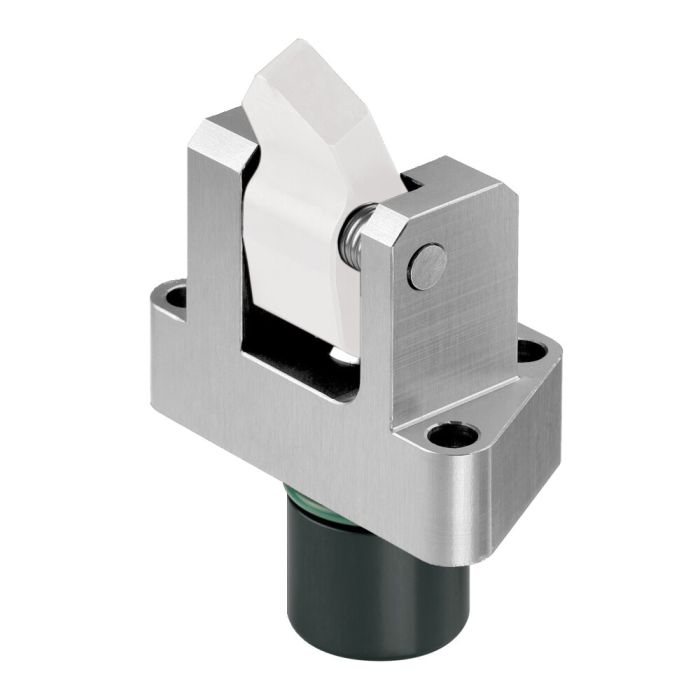

Garra vertical de palanca
Acabado:
Cuerpo base de acero, niquelado químicamente. Vástago del émbolo nitrurado. Rascador contra la penetración de suciedad en el vástago del émbolo. Muelle de retroceso incorporado. Se suministra con perno de palanca de sujeción, pero sin palanca de sujeción.
Aplicación:
Estas grapas verticales pueden utilizarse para trabajos de sujeción, en los que se sujeta en aberturas de sujeción.
Características:
Sin dimensiones, es posible un posicionamiento más cercano a la pieza. Las palancas de sujeción son fácilmente intercambiables una vez han sido montadas.
Nota:
Tornillos según ISO4762, clase de resistencia 12.9, engrasados ligeramente, no están incluidos en el suministro.
Durante el desamarre, la garra vertical permite una presión dinámica máx. de 3 bar, es imprescindible tener en cuenta este aspecto al utilizar válvulas de control. Importante: observar la sección de la línea de alimentación.
| Nº de pedido | 322503 |
|---|---|
| Tipo de producto | Tensor vertical |
| Presión efectiva máx. [bar] | 250 |
| Fuerza de tracción máx. [kN] | 12 |
| Tipo de accionamiento | Simple efecto |
