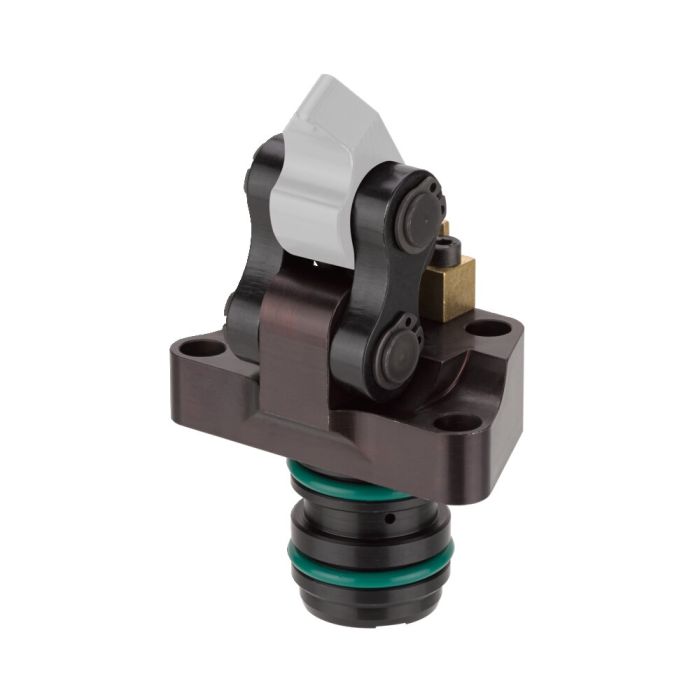

Garra vertical de palanca

Acabado:
Cilindro hidráulico a modo de cartucho enchufable. Fijación superior con cuatro tornillos cilíndricos (resistencia mín. 10.9), incluidos en el volumen de suministro. Todas las piezas de acero bonificado, templado y pavonado. Émbolo y perno de bisagra de acero bonificado, templado y nitrurado. Rascador de metal para proteger el rascador de suciedad integrado en la carcasa. Boquilla de aire comprimido para control neumático de fijación. Volumen de suministro con perno de bisagra, lengüetas de tracción y boquilla de aire a presión, pero sin palanca de fijación. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Aplicación:
La grapa vertical de doble efecto es particularmente adecuada para la sujeción en orificios de la pieza. Para movimientos de retroceso claramente definidos.

Características:
Sin dimensiones, es posible un posicionamiento más cercano a la pieza. Cambio sencillo de las palancas de sujeción con la garra vertical montada. El eje central horizontal en la palanca de sujeción y el punto de presión en la pieza de trabajo se encuentran en un mismo plano. De este modo no es posible ningún movimiento relativo en la pieza de trabajo. Los canales transversales en la perforación de montaje deben estar girados libremente para proteger la junta tórica alojada radialmente en el fijador y provistos de inclinaciones de admisión. Cuando la garra vertical se encuentra cerrada, el aire a presión circulante previamente queda retenido en la boquilla de aire a presión. La presión de retención puede ser utilizada con un convertidor de señales para comprobar la sujeción.

Nota:
El convertidor de señales no se incluye en el volumen de suministro.
¡La relación de palanca B a C en palancas estándar es de 1 a 1,5!
En el mecanizado de las palancas en bruto las desviaciones que originan una fuerza de sujeción mayor sólo están permitidas es casos excepcionales.

Sp = fijar, Lo = aflojar
