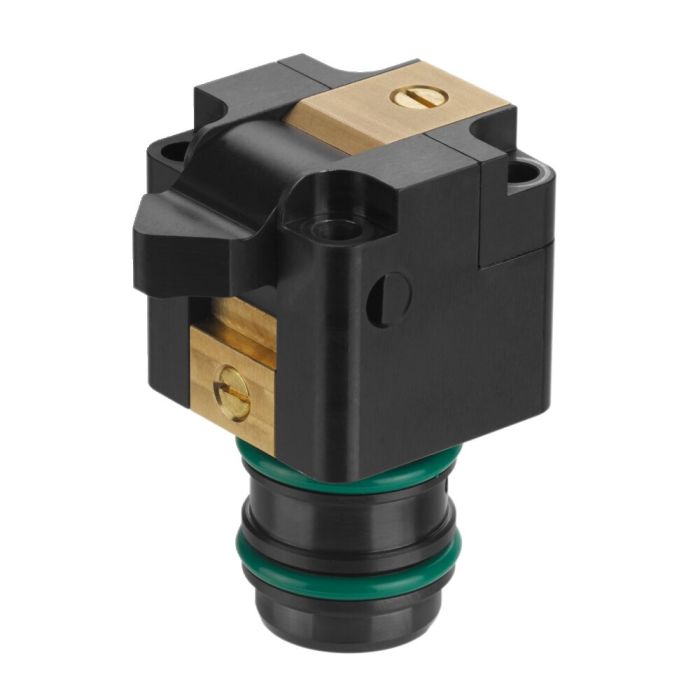

Garra vertical MINI

Acabado:
Cuerpo, émbolo, cabeza de émbolo de acero bonificado, bonificado y nitrurado, componentes visibles pavonados.
Dos rascadores de latón integrados en la cabeza articulada. Conexiones para vigilancia neumática de la posición del brazo de fijación.
Volumen de suministro con 4 x tornillos cilíndricos (resistencia 12.9) y palanca de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Aplicación:
La grapa vertical MINI se utiliza preferentemente en dispositivos con poco espacio de montaje. El suministro de aceite en el cuerpo del dispositivo permite una disposición muy compacta de los elementos de fijación. Se puede supervisar neumáticamente la posición del brazo de sujeción en la posición de liberación y sujeción. Las piezas de trabajo se pueden insertar / extraer automáticamente mediante dispositivos de extracción de pieza.

Características:
La grapa vertical MINI de doble efecto permite un movimiento del brazo de fijación claramente definido. El eje central horizontal en la palanca de sujeción y el punto de presión en la pieza de trabajo se encuentran en un mismo plano. La vigilancia neumática de la posición del brazo de sujeción permite una utilización en secuencias de producción automáticas. La mecánica del tensor está protegida por rascadores de latón, garantizando así una excelente protección contra la suciedad.

Nota:
Al cargar y descargar el dispositivo de sujeción debe evitarse que la pieza colisione con la grapa. Hay que tener en cuenta la suciedad en la grapa vertical y evitarla mediante integración en el proceso de limpieza. Al utilizar palancas de fijación especiales hay que tener en cuenta la relación de palanca y la presión de servicio. ¡Hay que prestar especial atención a la tolerancia de la altura de sujeción H2, las piezas sólo deben fijarse dentro de este rango!

Sp = sujetar, Lo = soltar
* Datos con brazo de sujeción, estándar
