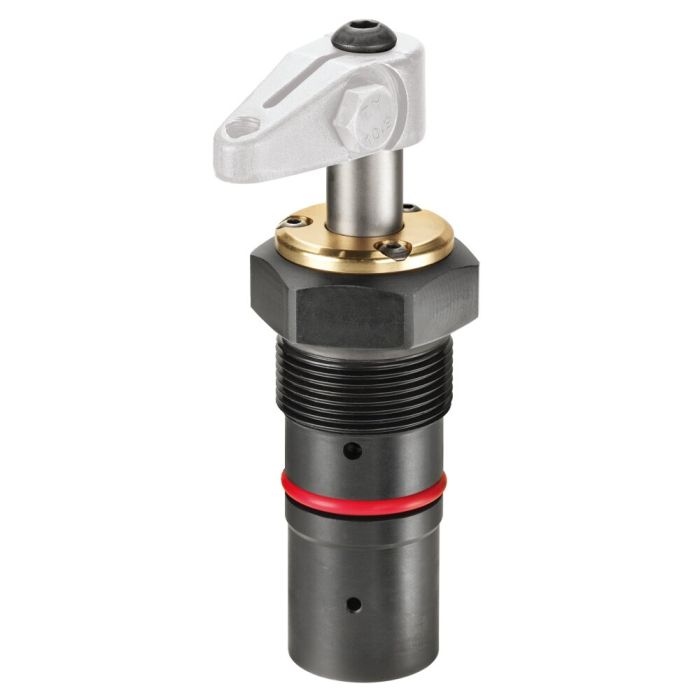

Grapa giratoria, forma constructiva enroscable, acabado de precisión
Acabado:
Cuerpo de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado. Vástago del émbolo con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Suministro sin bridas de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Las garras giratorias se aplican en dispositivos de sujeción de todo tipo. Particularmente apropiadas en los que la pieza de trabajo tenga que ser fácilmente accesible para el mecanizado y se deje libre los puntos de sujeción durante la carga y descarga de ésta. Para piezas de trabajo con formas irregulares o complejas se aconseja el uso de bridas especiales(bajo pedido).
Características:
El movimiento giratorio se ejecuta mediante tres bolas guía, por esa razón la exactitud de la posición es mayor, así como la exactitud de la repetición y la vida útil.
Nota:
La carrera del émbolo está guiada mediante bolas, por lo que se aconseja observar el caudal volumétrico Q máx. Es imprescindible tener en cuenta la longitud y el peso de la brida de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre este. Durante la puesta en servicio se debe purgar completamente el circuito hidráulico.
Sp = sujetar, Lo = soltar, terminación del número de artículo: -21 = actuación doble, pivotante a la derecha / -22 = actuación doble, pivotante a la izquierda
* Datos con brazo tensor, estándar
| Nº de pedido | 554491 |
|---|---|
| Fuerza de sujeción máx. [kN] | 2 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 14.5 |
| Fijación | Forma enroscable |
| Sentido de giro | Giro a la derecha |
