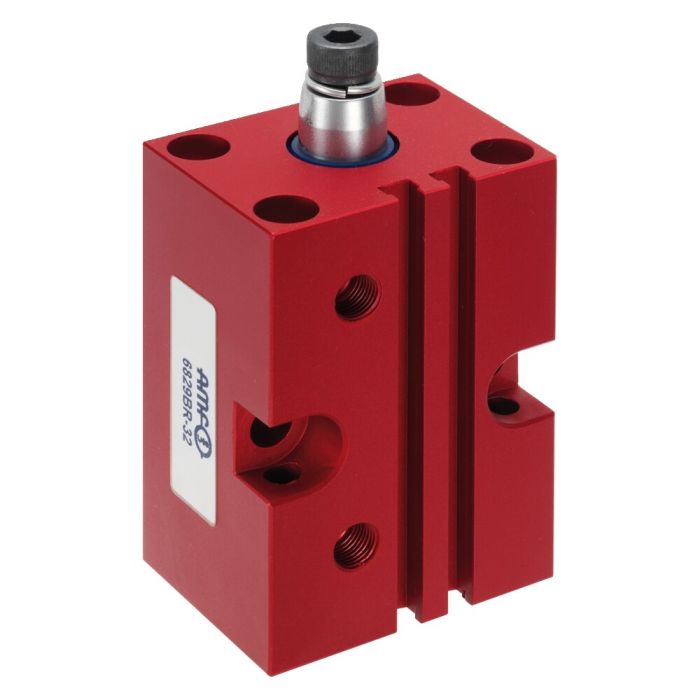

Grapa giratoria neumática, versión bloque

Tamaño 32, fuerza de fijación máx. 0,27 kN, giro a la derecha

Nº de pedido

91538

de doble efect
Vástago del émbolo inoxidable, pulido. Estructura de aluminio anodizado. Superficie resistente al desgaste gracias al recubrimiento HART-COAT®. Émbolo magnético para fin de carrera. Incluye tornillo y arandela de presión para facilitar el ajuste previo de la posición del brazo de sujeción.

Fijación:
- mediante agujero transversal, lateral y hacia delante o detrás
- desde arriba mediante tornillos cilíndricos largos ISO 4762 (DIN 912)
- desde abajo mediante agujeros para rosca

Accesorios (no incluidos en el volumen de suministro):
- Brazo de sujeción 6829SP
- Tornillo de presión 6880

Variantes de productos

Nº de pedido	Tamaño	giro a la derecha	giro a la izquierda	F3 [kN]	Rosca de conexión para con tornillo de presión	Peso [g]
91397	12	-	✓	0,03	M 4	200
91405	16	-	✓	0,06	M 4	300
91413	20	-	✓	0,08	M 6	400
91421	25	-	✓	0,17	M 6	600
91439	32	-	✓	0,27	M 8	800
91447	40	-	✓	0,45	M 8	920
91454	50	-	✓	0,70	M12	1000
91462	63	-	✓	1,10	M12	1150
91496	12	✓	-	0,03	M 4	200
91504	16	✓	-	0,06	M 4	300
91512	20	✓	-	0,08	M 6	400
91520	25	✓	-	0,17	M 6	600
91538	32	✓	-	0,27	M 8	800
91546	40	✓	-	0,45	M 8	920
91553	50	✓	-	0,70	M12	1000
91561	63	✓	-	1,10	M12	1150

Nº de pedido	C	ØD2	D3	ØD4	E	F	H	H1	H2	H3	H4	H5	H7	H8	I	k	m	M1	N	O	p	R	T8	ØW	Émbolo-Ø	Y Carrera de fijación*	Carrera
91397	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91405	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91413	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91421	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91439	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91447	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91454	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91462	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31
91496	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91504	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91512	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91520	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91538	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91546	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91553	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91561	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31

Detalles

Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca moleteada giratoria. Función de conexión: contacto de cierre. Salida: PNP. Hacer funcionar únicamente con aire lubricado.

F3 = con el máximo de presión permitido de 6 bar

* Los tensores sólo se deben cargar dentro de la carrera del tensor Y.

Especificaciones técnicas

Más Información
Nº de pedido	91538
Tipo de producto	Grapa giratoria neumática
Fuerza de sujeción máx. [kN]	0.27
Größe Schnellspanner	32
Material	Aluminio, anodizado en rojo
Sentido de giro	Giro a la derecha
