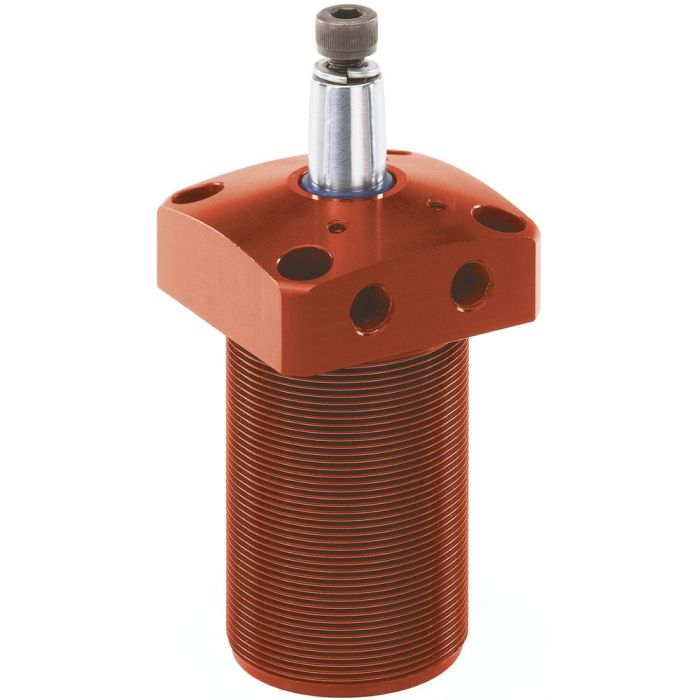

Grapa giratoria neumática, versión de brida

Tamaño 20, fuerza de fijación máx. 0,08 kN, giro a la derecha

Nº de pedido

560010

de doble efect
Para montaje empotrado en dispositivos. Las dos tomas de aire comprimido se encuentran en la brida. Vástago del émbolo inoxidable, pulido. Estructura de aluminio anodizado. Superficie resistente al desgaste gracias al recubrimiento HART-COAT®. Incluye tornillo y arandela de presión para facilitar el ajuste previo de la posición del brazo de sujeción.

Fijación:
- desde arriba con tornillos cilíndricos por la brida
- desde abajo con tuerca ranurada fijada contra el dispositivo y la brida
- desde arriba con tuerca ranurada fijada contra el dispositivo

Accesorios (no incluidos en el volumen de suministro):
- Brazo de sujeción 6829SP
- Tuerca ranurada 6829N
- Tornillo de presión 6880

Variantes de productos

Nº de pedido	Tamaño	giro a la derecha	giro a la izquierda	F3 [kN]	Rosca de conexión para con tornillo de presión	Peso [g]
560010	20	✓	-	0,08	M6	300
560011	16	✓	-	0,06	M4	180
560012	12	✓	-	0,03	M4	130
560018	12	-	✓	0,03	M4	130
560019	16	-	✓	0,06	M4	180
560020	20	-	✓	0,08	M6	300
93484	25	✓	-	0,17	M6	500
93492	32	✓	-	0,27	M8	650
93500	40	✓	-	0,45	M8	800
93518	50	✓	-	0,70	M12	920
93526	63	✓	-	1,10	M12	1080
93559	25	-	✓	0,17	M6	500
93567	32	-	✓	0,27	M8	650
93575	40	-	✓	0,45	M8	800
93583	50	-	✓	0,70	M12	920
93591	63	-	✓	1,10	M12	1080

Nº de pedido	ØD2	D3	E	F	G	G6	H	H1	H2	H3	H5	H6	I	m	O	p	R	ØW	Émbolo-Ø	Y Carrera de fijación*	Carrera
560010	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
560011	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560012	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560018	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560019	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560020	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
93484	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93492	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93500	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93518	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93526	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30
93559	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93567	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93575	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93583	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93591	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30

Detalles

Nota:
Los agujeros de fijación en la brida son iguales que los de la brida roscada nº 6829GF.
Hacer funcionar únicamente con aire lubricado.

F3 = con el máximo de presión permitido de 6 bar

* Los tensores sólo se deben cargar dentro de la carrera del tensor Y.

Especificaciones técnicas

Más Información
Nº de pedido	560010
Tipo de producto	Grapa giratoria neumática
Fuerza de sujeción máx. [kN]	0.08
Größe Schnellspanner	20
Material	Aluminio, anodizado en rojo
Sentido de giro	Giro a la derecha
