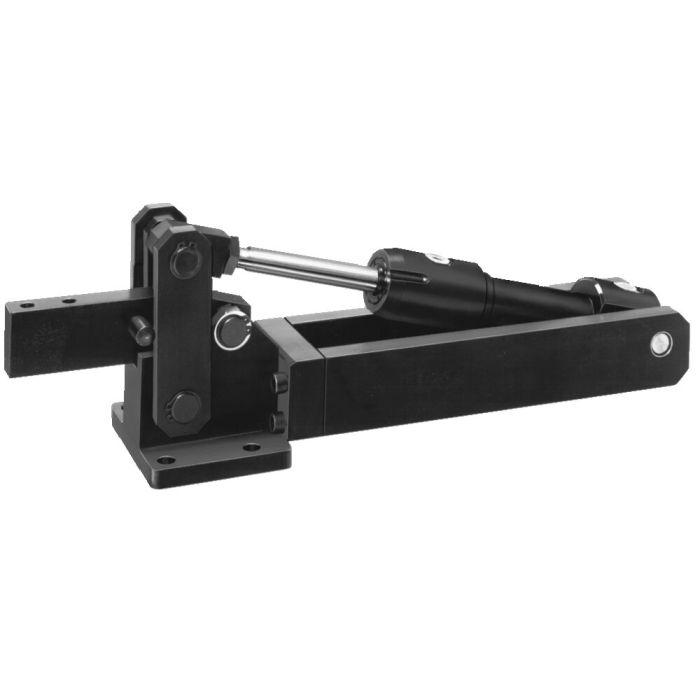

Grapa hidráulica articulada

Acabado:
Acero bonificado pavonado, con cilindro hidráulico montado y listo para la conexión a un circuito normal (véase el plan de distribución, fig. 1) o a un circuito diferencial (véase el plan de distribución, fig. 2). Suministro de aceite mediante conexión roscada.

Aplicación:
La grapa es particularmente apropiada para la incorporación en máquinas de transferencia y máquinas de aplicación específica. En el brazo de soporte macizo se pueden montar piezas de presión. En el circuito diferencial, el área A2 del pistón en fase de retroceso se conecta directamente a P del generador de presión (esquema de conexiones, fig. 2), mientras que el área del pistón en fase de avance se conecta mediante una válvula de asiento de 3/2 vías.

Características:
La grapa, encalidad de máquina, no requiere mantenimiento debido a los ejes bonificados y rectificados y a los cojinetes de teflón. La presencia del cilindro hidráulico permite que la fuerza de sujeción sea igual a la fuerza de soporte admisible. El amplio ángulo de apertura de la palanca permite el manejode la pieza de trabajo sin dificultades.

Nota:
Es indispensable tener en cuenta los valores de presión máx. de la tabla superior.

* Con p máx. o bien pD máx.
** pD = presión con circuito diferencial
