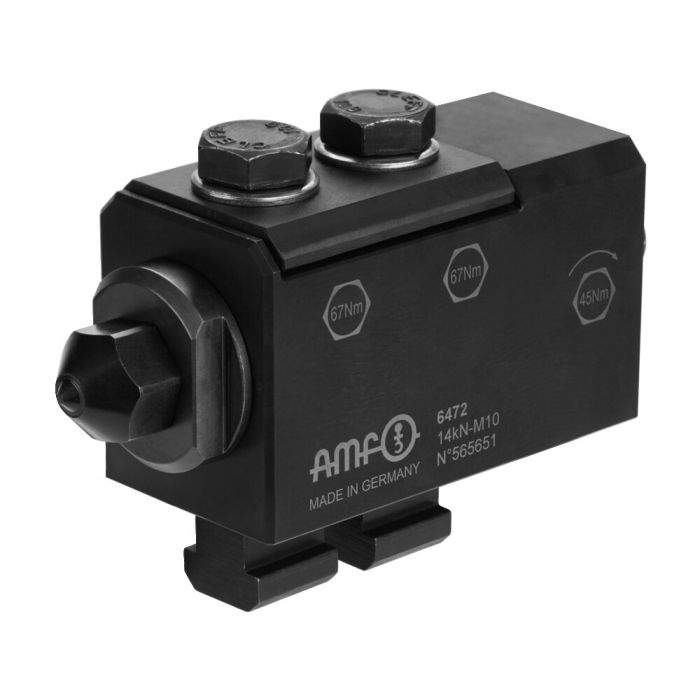

Grapa lateral con punta de fijación
Aplicación:
La grapa lateral mecánica sin efecto de fijación baja puede utilizarse como elemento de fijación y elemento de tope.
En combinación con la placa base con ranura 6498FT la grapa lateral también puede utilizarse transversalmente a la ranura de la mesa.
Nota:
La fuerza de sujeción se alcanza con un aprovechamiento óptimo del par de apriete máx. de los tornillos de fijación.
¡Al utilizar dados guía en T debe tenerse en cuenta la longitud del tornillo! El empleo de un dado guía plano n° 6322A permite posicionar exactamente la grapa lateral en la ranura de la mesa de la máquina.
La fijación se realiza con un tornillo cilíndrico ISO 4762 M6 x 10.
Tornillos de presión adecuados:
7110DKX-12xM12 Tornillo de presión con bola, liso
7110DFX-12xM12 Tornillo de presión con bola, estriado
Ventajas:
- construcción compacta
- posibilidad de uso horizontal y vertical
- tornillo de presión intercambiable
| Nº de pedido | 565651 |
|---|---|
| Tipo de producto | Grapas laterales |
| Ranura [mm] | 12 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Mordazas de fijación reforzadas, construcción plana Nr. 564074 Ranura 10-14 mm, fuerza de fijación verticalmente máx. 4-15 kN, fuerza de fijación baja máx. 0,7-2,2 kN
- Mordazas de fijación Nr. 88492 Tamaño 12, carrera 22 mm, fuerza de fijación verticalmente máx. 20 kN, fuerza de fijación baja máx. 2 kN
