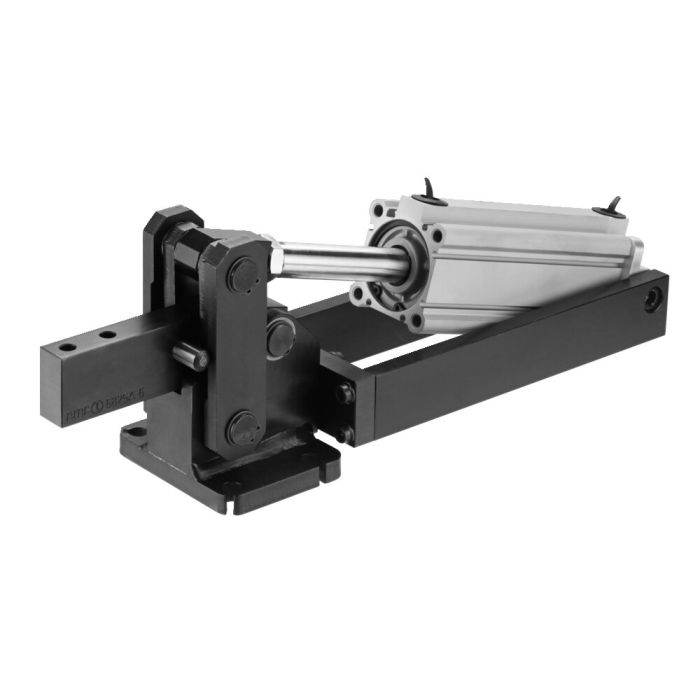

Grapa neumática pesada
Aplicación:
Estas grapas neumáticas presentan una gran calidad de montaje y están pensadas para su uso en líneas automáticas y maquinaria especial. La posición de abierto y cerrado de la grapa se puede controlar eléctricamente e integrarse así en procesos de fabricación automáticos.
Nota:
Esta grapa neumática también se acciona hidráulicamente y se suministra junto con la referencia nº 6960C. Si lo desea, solicítenos el catálogo de AMF "Sistema hidráulico de sujeción".
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca moleteada giratoria.
Función de conexión: contacto de cierre.
Salida: PNP.
F3 y F4 = valor máximo alcanzable de fuerza de apriete a 6 bar.
Vn = consumo de aire por recorrido doble en dm³ a 6 bar.
| Nº de pedido | 559771 |
|---|---|
| Tipo de producto | Grapa rápida vertical |
| Fuerza de sujeción máx. [kN] | 30 |
| Größe Schnellspanner | 8 |
| Material | Acero, galvanizado |
| Características especiales | Modelo pesado |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
