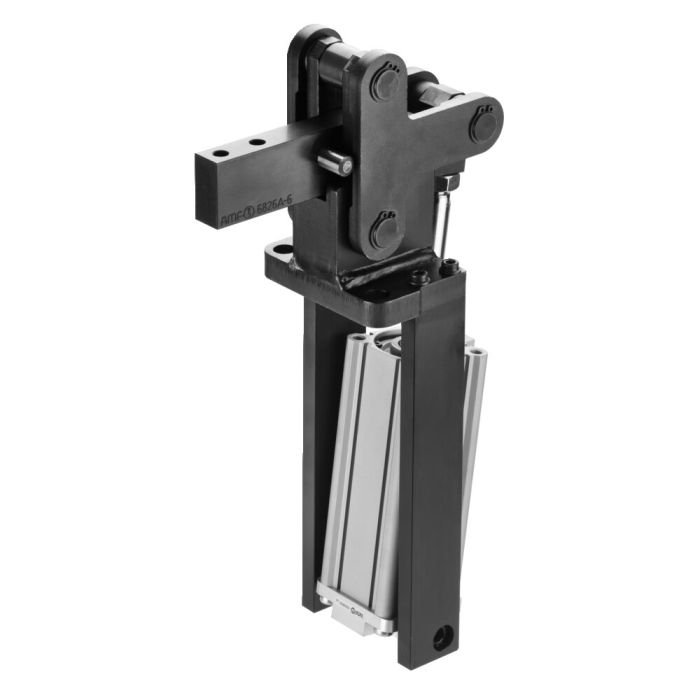

Grapa neumática pesada
Aplicación:
Estas grapas neumáticas presentan una gran calidad de montaje y están pensadas para su uso en líneas automáticas y maquinaria especial. Las posiciones de abierto (extensión) y cerrado (compresión) se pueden controlar eléctricamente y, de este modo, se integran en los procesos de fabricación.
Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca moleteada giratoria.
Función de conexión: contacto de cierre.
Salida: PNP.
F3 y F4 = valor máximo alcanzable de fuerza de apriete a 6 bar.
Vn = consumo de aire por recorrido doble en dm³ a 6 bar.
| Nº de pedido | 559773 |
|---|---|
| Tipo de producto | Grapa rápida vertical |
| Fuerza de sujeción máx. [kN] | 18 |
| Größe Schnellspanner | 6 |
| Material | Acero, pavonado |
| Características especiales | Modelo pesado |
