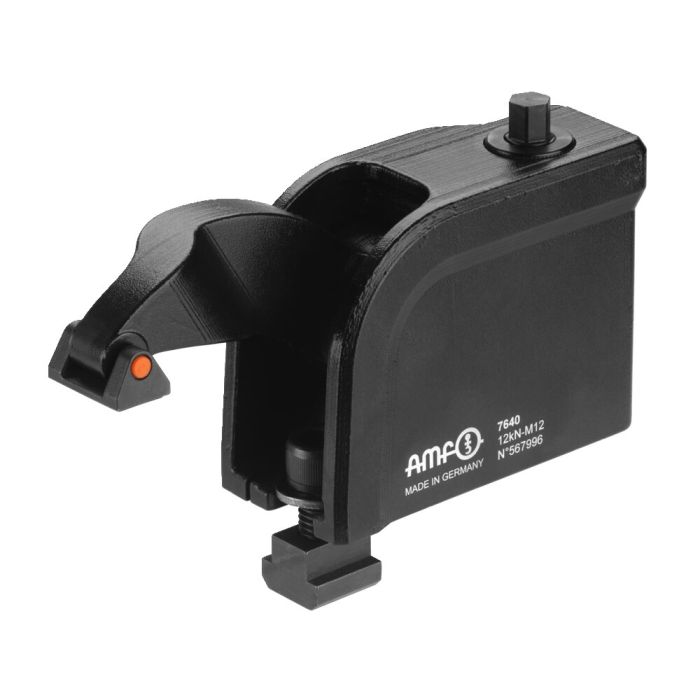

Grapa rápida compacta
Aplicación:
Montar la pinza compacta en la mesa de la máquina utilizando el juego de fijación 7640BFS, a continuación posicionarla y fijarla a la mesa de la máquina con el par de apriete especificado. Fijar la pieza (observar el par de apriete).
Nota:
- Utilice exclusivamente el juego de piezas de fijación AMF correspondiente 7640BFS.
- ¡Al utilizar el elemento de sujeción sin tuercas para ranura en T DIN508, la resistencia a la tracción de la placa de alojamiento debe ser de al menos 900 N/mm²!
- No limpiar con aire comprimido.
Ventajas:
- Sujeción continua
- Fuerzas de sujeción de 12kN / 16kN
- Diseño compacto
- La escala de altura permite preajustar rápidamente la altura de sujeción
- Pieza de apriete montada de forma imperdible
- Repele la suciedad y las virutas
- El brazo de sujeción curvado garantiza una sujeción vertical y segura del tornillo de fijación con un par de apriete definido
- La grapa compacta puede unirse al elemento intermedio 7640Z sin tornillos mediante un nuevo tipo de cierre rápido
| Nº de pedido | 567996 |
|---|---|
| Tipo de producto | Grapa rápida compacta |
| Tamaño/carga estática [kN] | 12 |
| Ranura [mm] | 14 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Elemento intermedio con cierre rápido Nr. 567998 Tamaño 12/16, ranura 14 mm, placa modular M12, altura 80 mm
- Juego de piezas de apriete Nr. 567999 Tamaño 12/16, modelo acanalado, prisma transversal, prisma longitudinal y plástico
- Brida de fuerza 3 niveles Nr. 559877 Tamaño 22, carga máx. estática 22 kN, placa modular M12, altura 9-74 mm
