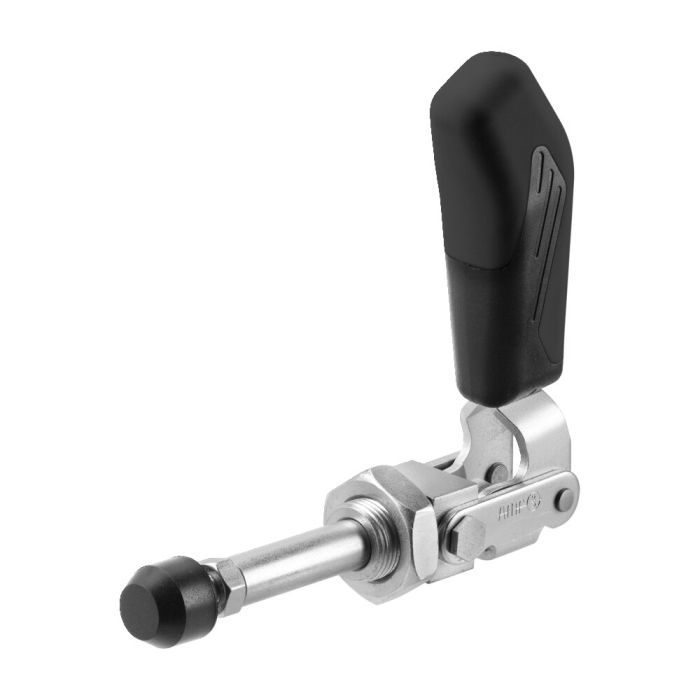

Grapa rápida con desplazamiento axial ESD
Aplicación:
La grapa rápida con desplazamiento axial ESD ha sido desarrollada especialmente para zonas de protección ESD (EPA – electrostatic protected area) para trabajos en componentes, módulos o aparatos sensibles a cargas electrostáticas en conformidad con la norma DIN EN 61340-5-1.
Características:
- Resistencia de derivación según DIN IEC/TR 61340-5-2 entre 10⁰⁴ y 10⁰⁹ ohm
- Tiempo de descarga según DIN IEC/TR 61340-5-2 < 2 Sekunden
- Tensión superficial (intensidad eléctrica de campo) según DIN EN 61340-5-1 < 100 V
Nota:
La grapa rápida con desplazamiento axial ESD no es aislante. No debe usarse en zonas en las que se realicen trabajos con tensiones sin carga.
| Nº de pedido | 562497 |
|---|---|
| Tipo de producto | Grapa rápida con desplazamiento axial |
| Fuerza de sujeción máx. [kN] | 2.5 |
| Größe Schnellspanner | 3 |
| Material | Acero, galvanizado |
| Color de la empuñadura | Negra |
| Características especiales | ESD |
