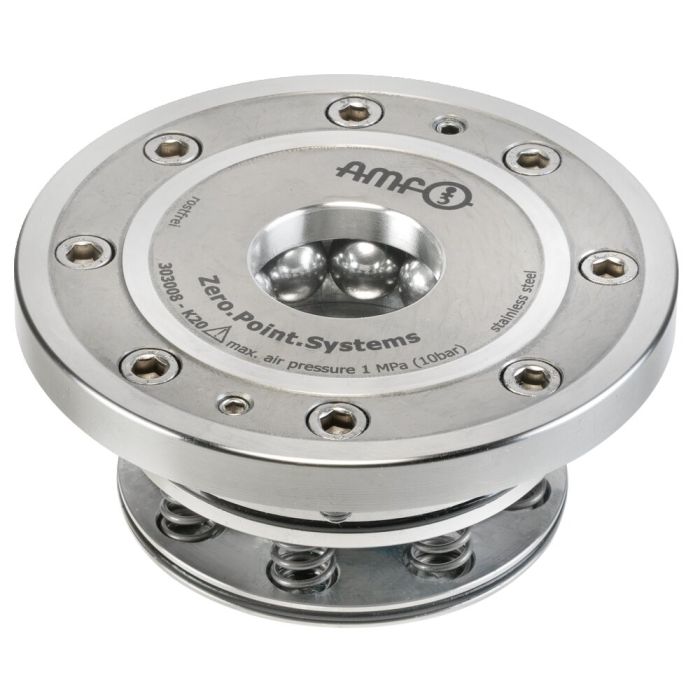

Módulo de fijación enroscable

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
El módulo de fijación integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Se abre neumáticamente (1) y se cierra mecánicamente mediante fuerza de resorte. Para alcanzar las fuerzas de sujeción y cierre, este debe reajustarse brevemente de forma neumática (Turbo) (2). Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión). Se recomienda la utilización del multiplicador de presión neumático n.° 6370ZVL.
El módulo de sujeción con soplado y control de apoyo dispone de tres conexiones:
1x neum. Apertura (1) / 1x neum. Ajuste de sujeción (Turbo) (2), 1x neum. Función de soplado y control de apoyo (3). (El soplado neumático y el control de apoyo se pueden conectar opcionalmente).
* Tenga en cuenta las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
