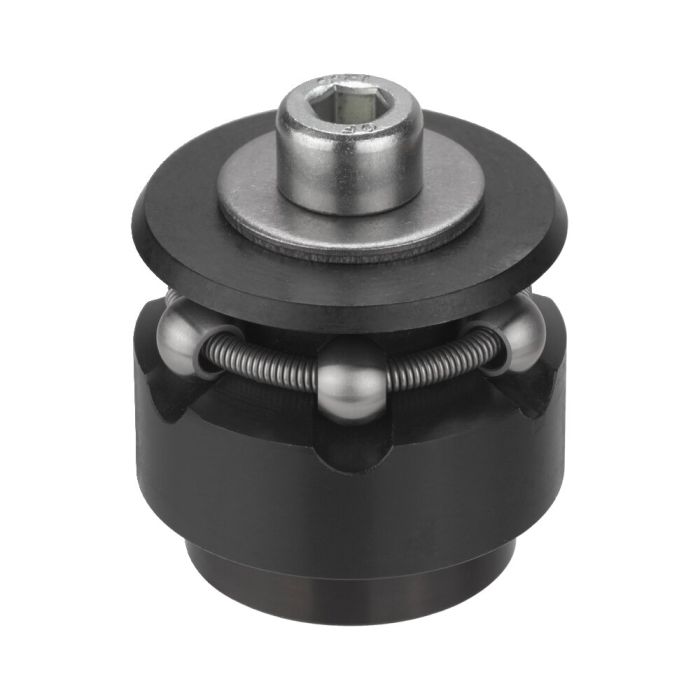

Mordaza de centrado con bola
⌀ 86,5-102,5 mm, capacidad de sujeción 25,6-30,3 mm, fuerza de sujeción máx. 10 kN
Nº de pedido
373456
Aplicación:
Para el posicionamiento y sujeción centrados en orificios, en los que se aceptan ligeras huellas de bola.
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: clavija de detención para determinar la posición exacta de las bolas. (suministro sin ayuda de montaje)
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Q = número de bolas
| Nº de pedido | 373456 |
|---|---|
| Tipo de producto | Mordaza de centrado |
| Diámetro de sujeción mín. [mm] | 86.5 |
| Diámetro de sujeción máx. [mm] | 102.5 |
| Características especiales | Con bola |
