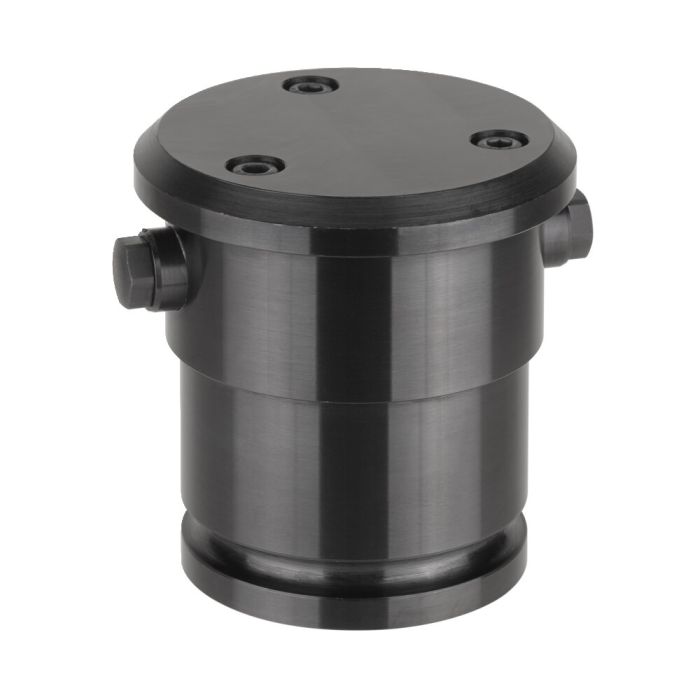

Mordaza de centrado MAXI con dos puntos de sujeción

Acabado:
Mordaza de centrado de doble efecto con dos puntos de sujeción.
Todos los componentes son de acero bonificado y nitrurado de alta calidad. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Aplicación:
Para el centrado y la sujeción de piezas con orificios, perforaciones y muescas efectuados por fundición o mecanizados.
Elemento de enroscado directo en el cuerpo del dispositivo, estanqueidad mediante junta tórica.

Características:
Fijación inferior de la mordaza de centrado, suministro de aceite a través de los canales perforados en el cuerpo del dispositivo.
En caso de fijación superior de la mordaza de centrado y de suministro de aceite a través de canales perforados en el cuerpo del dispositivo se requiere una placa de conexión para la junta tórica.
En caso de fijación superior de la mordaza de centrado y de suministro de aceite a través de tubería se requiere una placa de conexión para la tubería. Las piezas de presión se pueden cambiar.

Nota:
Mediante la combinación adecuada de elementos de 2 y de 3 puntos se pueden evitar estados de sujeción redundantes. No es apropiada para el uso en tornos.

Sobre demanda:
Tamaños diferentes disponibles bajo pedido.

* La fuerza de sujeción se distribuye centralmente sobre los 2 puntos de sujeción.
