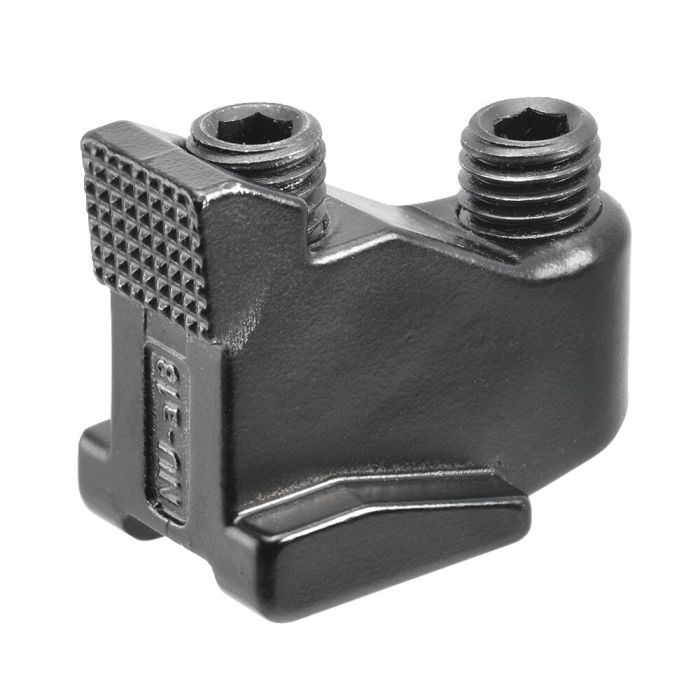

Mordaza de ranuras
Aplicación:
1. Introducir la mordaza de ranuras en la ranura en T de la mesa de máquina.
2. Posicionar en la pieza de trabajo.
3. Fijar el tornillo de fijación para la mesa de la máquina.
4. Al accionar el tornillo de fijación se sujeta la pieza de trabajo.
Nota:
- Para reducir el desgaste del tornillo de fijación recomendamos utilizar la grasa para tornillería AMF 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de sinergia y es resistente al calor y al lavado.
- Utilice el tornillo de fijación AMF correspondiente 6495S.
Ventajas:
- Para la fijación de piezas muy planas
- Fijación lateral de piezas para mecanizar superficies completamente sin contorno molesto
- Posibilidad de uso horizontal y vertical.
| Nº de pedido | 374140 |
|---|---|
| Tipo de producto | Mordazas de ranuras |
| Ranura [mm] | 14 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Mordaza plana Nr. 374157 Ranura 14 mm, max. altura de sujeción 25 mm, fuerza de fijación verticalmente máx. 15 kN, fuerza de fijación baja máx. 7,5 kN
