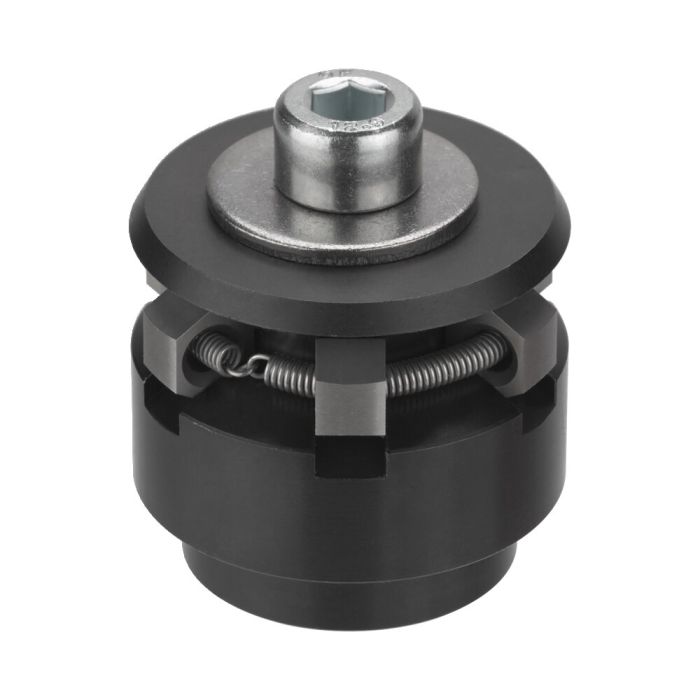

Mordaza descentrado con segmentos de protección
⌀ 46,5-54,5 mm, capacidad de sujeción 15,7-18 mm, fuerza de sujeción máx. 6,5 kN
Nº de pedido
373522
Aplicación:
Para posicionamiento y sujeción en orificios, de forma centrada y cuidadosa con la superficie.
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: clavija de detención para determinar la posición exacta de los segmentos. (suministro sin ayuda de montaje)
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Q = número de segmentos
| Nº de pedido | 373522 |
|---|---|
| Tipo de producto | Mordaza de centrado |
| Diámetro de sujeción mín. [mm] | 46.5 |
| Diámetro de sujeción máx. [mm] | 54.5 |
| Características especiales | Con segmentos de protección |
