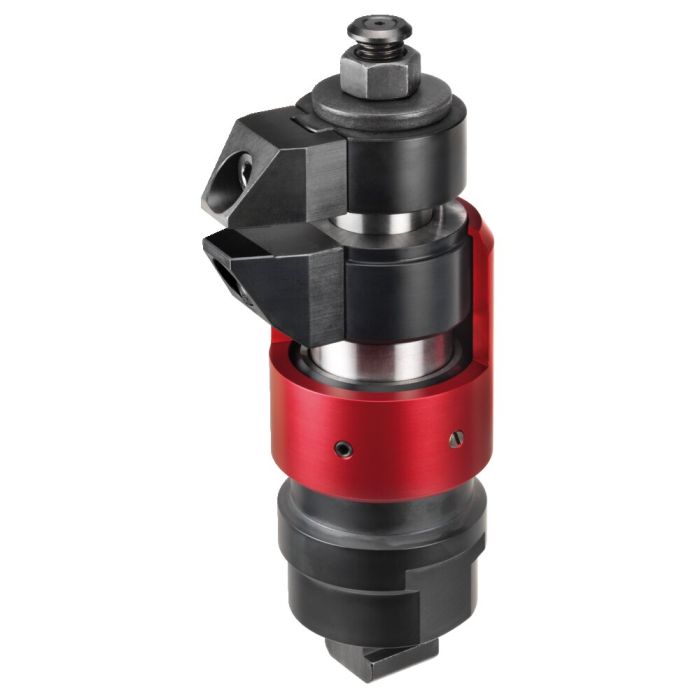

Mordaza flotante

Aplicación:
1. Fijar la mordaza flotante al dispositivo o a la mesa de la máquina.
2. Ajustar el tope de altura y el margen de giro con el manguito rojo de ajuste y apretarlo con el tornillo prisionero. Al ajustar el límite de altura hacia arriba tener en cuenta una holgura generosa (pieza de trabajo - tolerancia de fabricación).
3. Presionar la mordaza flotante hacia abajo.
4. Girar hacia dentro la mordaza hasta el tope.
- La mordaza flotante se coloca en la parte inferior de la pieza con poca fuerza de resorte.
5. Apretar la mordaza flotante con tuerca hexagonal.
- En el proceso de fijación la pieza se sujeta y al mismo tiempo se ajusta.
6. Para el aflojamiento debe realizarse el proceso descrito en orden inverso.

Nota:
- La mordaza flotante sirve para sujetar y apoyar puntos de sujeción estáticamente indeterminables en componentes.
- Para casos de sujeción específicos del cliente las mordazas suministradas pueden cambiarse por las siguientes mordazas (nº 6419B-12 y 6418B-16, par de apriete = máx. 43 Nm)

Ventajas:
- Especialmente adecuado para piezas grandes con mecanizado pesado (tamaño 16).
- Sin deformación al sujetar componentes inestables.
- Eliminación de vibraciones durante el mecanizado.
- Sujeción de nervaduras, canaletas y lengüetas para el refuerzo en componentes sujetos.
- Sujeción de piezas en bruto sin deformación.

* Carrera de sujeción = alcance de sujeción con mordaza estándar superior e inferior.
