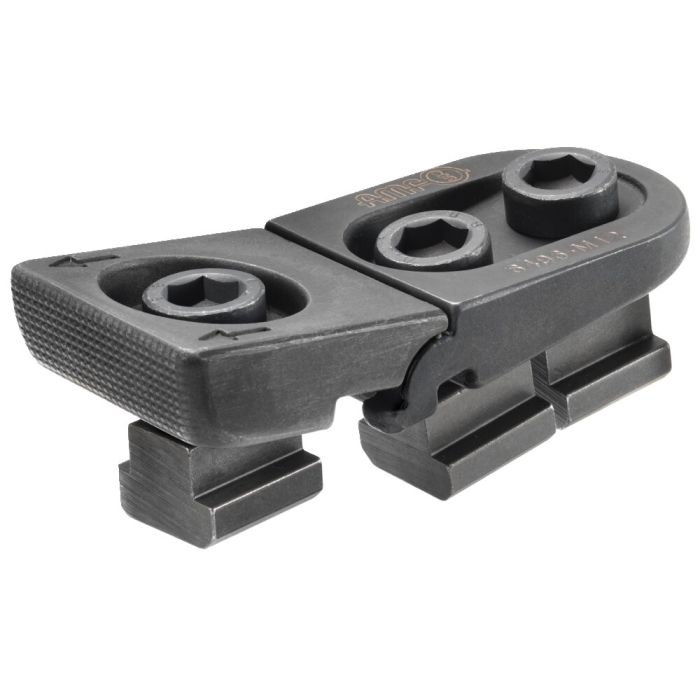

Mordaza plana
Aplicación:
1. Introducir la mordaza plana en la ranura en T de la mesa de máquina.
2. Posicionar en la pieza de trabajo.
3. Fijar los tornillos de fijación para la mesa de la máquina.
4. Al accionar el tornillo de fijación se sujeta la pieza de trabajo.
Nota:
- Para reducir el desgaste de los tornillos de fijación recomendamos utilizar la grasa para tornillería AMF 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de sinergia y es resistente al calor y al lavado.
- Utilice exclusivamente el juego de piezas de fijación AMF correspondiente 6496BF.
Ventajas:
- Para la fijación de piezas muy planas
- Fijación lateral de piezas para mecanizar superficies completamente sin contorno molesto
- Posibilidad de uso horizontal y vertical.
| Nº de pedido | 374207 |
|---|---|
| Tipo de producto | Mordazas planas para ranuras T |
| Ranura [mm] | 24 |
