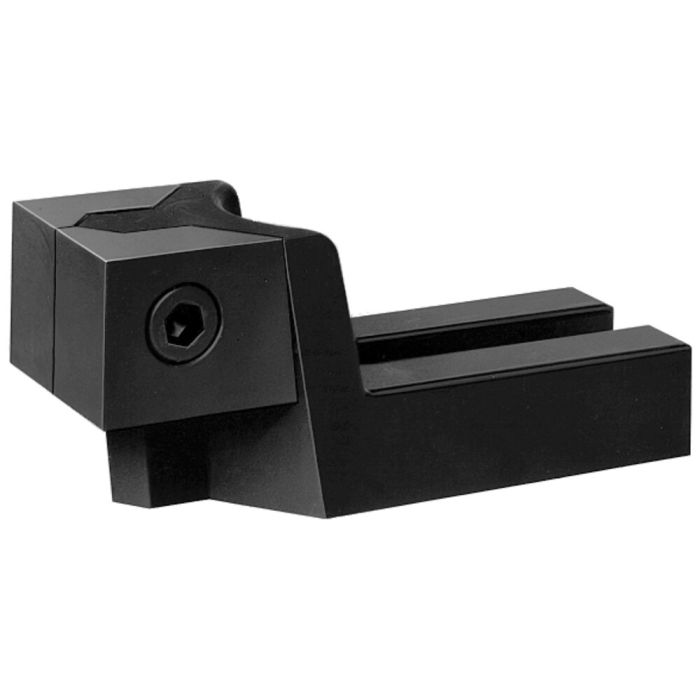

Mordazas de fijación bajas modelo "Maxi-Bulle"
Aplicación:
La mordaza de fijación baja "Maxi-Bulle" para piezas más altas está desarrollada a partir de la bien probada mordaza baja n° 6490. Estando sin embargo estudiadas las caras cónicas de las mordazas móviles, de manera que con una mínima fuerza de apriete se alcance una fuerza máxima en la pieza. Para cada mordaza se deben pedir por separado dos tensores DIN 787. Si por algún motivo el tensor no debe sobresalir por encima de la mordaza, se recomienda usar tornillos ISO 4762 junto con discos DIN 6340 y cabezas T DIN 508.
* Las fuerzas de fijación F1 y F2 dependen de la anchura de la ranura.
| Nº de pedido | 73155 |
|---|---|
| Tipo de producto | Mordazas de fijación bajas |
| Ranura [mm] | 22, 24, 28, 30, 32, 36 |
