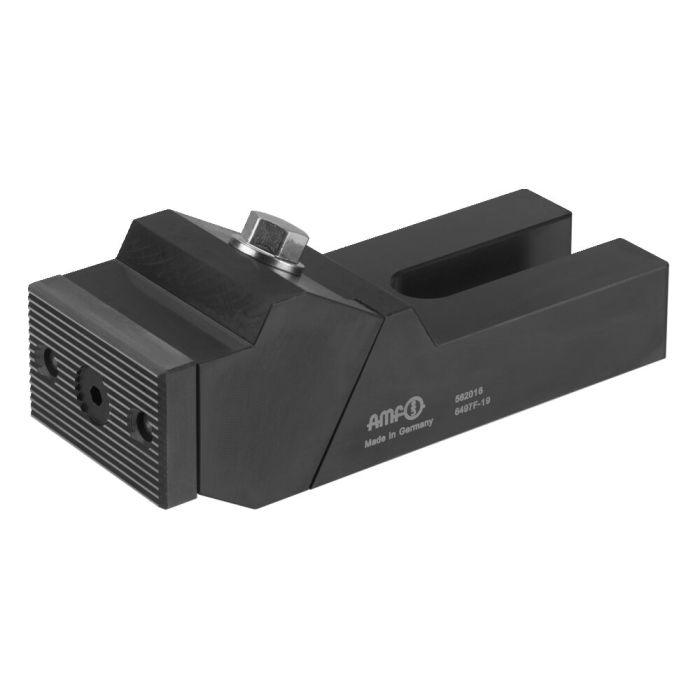

Mordazas de fijación reforzadas, construcción plana
Ranura 12-18 mm, fuerza de fijación verticalmente máx. 8-28 kN, fuerza de fijación baja máx. 1,2-4,2 kN
Nº de pedido
562016
Aplicación:
Gracias a su gran superficie de fijación, estas robustas mordazas son adecuadas para la fijación lateral de piezas. Para la fijación de la mordaza sobre la mesa recomendamos emplear dos tensores. Como tornillo de fijación deben pedirse por separado, en función de la anchura de la ranura, tornillos para ranuras en T DIN 787 (dos para cada mordaza).
Nota:
Las fuerzas de sujeción F1 y F2 se alcanzan con un dimensionamiento y aprovechamiento óptimos del par de apriete máximo de los tornillos de fijación.
* fuerzas de fijación F1 y F2 en función de la anchura de la ranura
| Nº de pedido | 562016 |
|---|---|
| Tipo de producto | Mordazas de fijación reforzadas |
| Ranura [mm] | 12, 14, 16, 18 |
