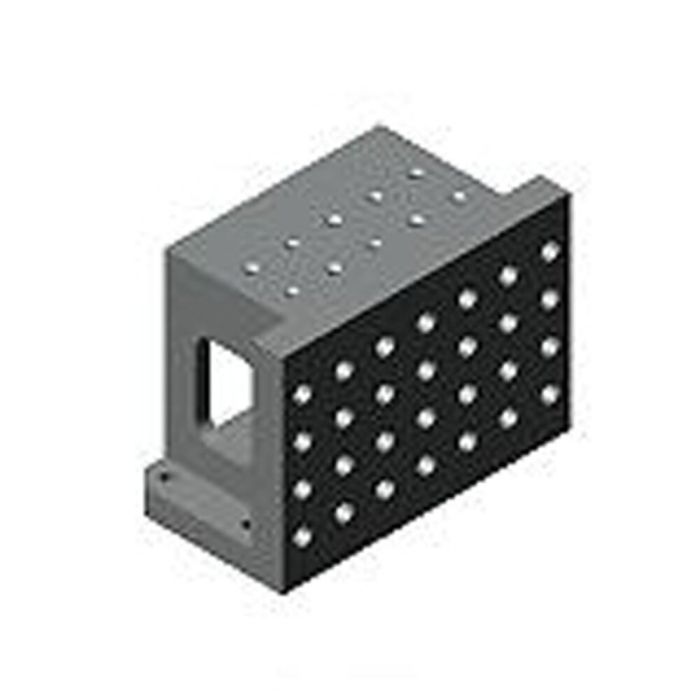

Ángulo

Dimensión del tope 50 mm, tamaño 150x280x200 mm, ⌀ perforación 16 mm, paso 40 mm

Nº de pedido

88906

Nº de pedido	Artículo n°	Dimensión del tope A1 ±0,01	ØD F7	R ±0,01	R	Rectangularidad	Peso [kg]
88906	6363-12-073	50	16	40	40	0,01	26
88914	6363-16-073	55	22	50	50	0,015	48,5

Nº de pedido	b	E	E1	F	H	L	L1	L2	L3	L4	L5	m	S	T
88906	280	12	10	25	200	150	50	20	20	35	210	M12	13	30
88914	350	13	13	30	250	190	55	25	25	45	260	M16	17	35

Más Información
Nº de pedido	88906
