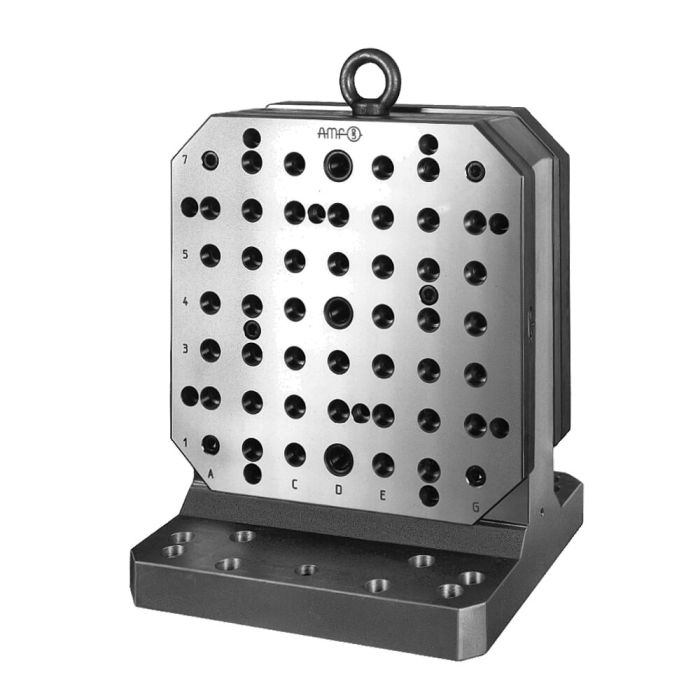

Ángulo de sujeción

Características:
Rosca de sujeción (M): M12 Distancia de paso (R): 40 mm ± 0,01 mm Taladro de paso (D): Ø 16F7 Taladro de paso (E): 12 mm Perpendicularidad: 0,01/100 mm Superficies de sujeción: rectificadas después de nitrar Dureza (paleta de sujeción): 700-100 HV1 nitrado por plasma Material: Cuerpo básico: Aluminio fundido Paleta: Acero de cementación Taladro de referencia y taladro central: con casquillos templados según la norma DIN 179 en superficie base y de sujeción Superficie base: con calibre patrón conforme a la tabla o al plano, adecuado para mesa de máquina según DIN 55201 Contorno (paleta de sujeción): corte autógeno/aserrado Paleta de sujeción: conforma a la tabla

Nota:
La escuadra de sujeción nº 6362D-** se obtiene de la tolerancia de la precisión angular derecha y la tolerancia de la escuadra de sujeción nº 6362B (cuerpo base) y de la tolerancia de paralelidad de la placa.
