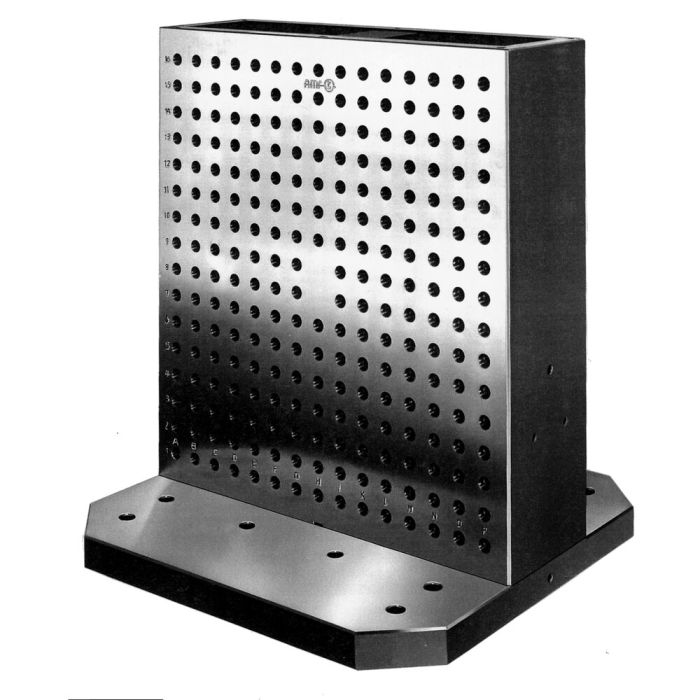

Ángulo de sujeción, doble
Rosca de sujeción M12, paso 40 mm, tamaño 630x720 mm
Nº de pedido
88005
Características:
Rosca de sujeción (M): M12 Distancia de paso (R): 40 mm ± 0,01 mm Taladro de paso (D): Ø 16F7 Taladro de paso (E): 12 mm Perpendicularidad: 0,01/200 mm Superficies de sujeción: rectificadas después de nitrar Dureza: 700-100 HV1 Material: Acero de cementación Taladro de referencia y taladro central: con casquillos templados conforme a la norma DIN 179 en superficie base Superficie base: con calibre patrón conforme a la tabla y al plano, adecuado para mesa de la máquina según DIN 55201
| Nº de pedido | 88005 |
|---|---|
| Tolerancia C | ±0,04 |
