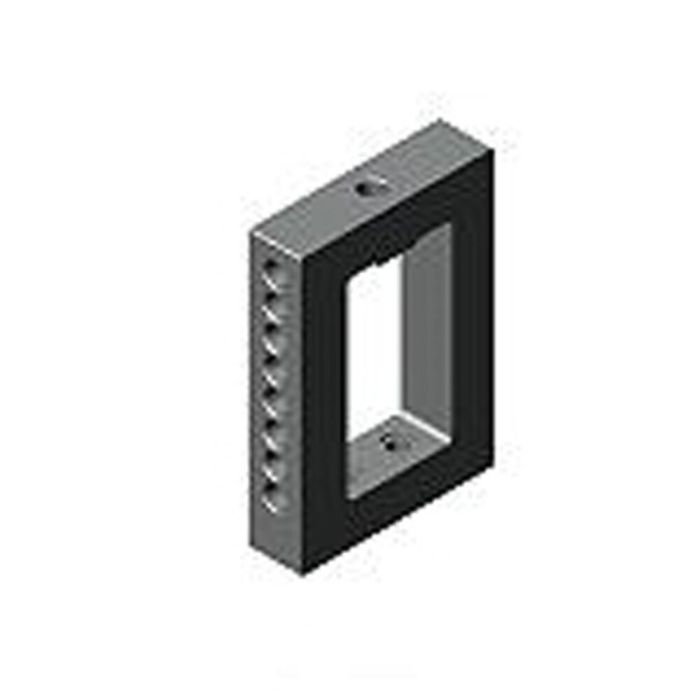

Ángulo, de una hilera

Dimensión del tope 1 50 mm, dimensión del tope 2 55 mm, tamaño 140x38x200 mm, ⌀ perforación 16 mm, paso 40 mm

Nº de pedido

88740

Nº de pedido	Artículo n°	Dimensión del tope A1 ±0,01	Dimensión del tope A2 ±0,01	ØD F7	R ±0,01	Rectangularidad	Peso [kg]
88740	6363-12-063	50	90	16	40	0,01	5
88757	6363-16-063	55	105	22	50	0,01	8,5

Nº de pedido	b	E	E1	F	H	L	L1	L2	m	ØS	ØS1	T	t1	U	U1
88740	38	12	10	28	200	140	70	19	M12	13	20	32	30	76	140
88757	48	13	13	33	250	160	80	24	M16	17	26	35	35	90	180

Más Información
Nº de pedido	88740
