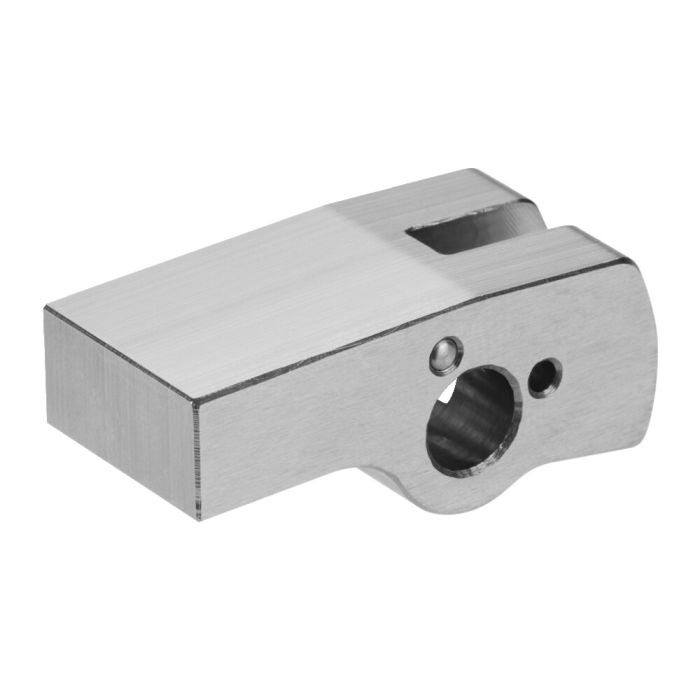

Palanca de sujeción bruta
Para tensor vertical con palanca giratoria 6958DH, palanca de carga 50 mm
Nº de pedido
570548
Acabado:
Palanca de fijación de acero no templado.
Aplicación:
Para tensor vertical con palanca giratoria 6958DH.
Nota:
Tenga siempre en cuenta la presión de fijación, las relaciones de palancas, el volumen desplazado y el peso del brazo de fijación.
Fórmula para calcular la fuerza de fijación F1:
fuerza de fijación = F1 [kN], fuerza del émbolo = F5 [kN], palanca de fuerza = B [mm], palanca de carga = C [mm]
F1 = F5 x B / C
| Nº de pedido | 570548 |
|---|---|
| Tipo de producto | Palanca de sujeción |
| Presión efectiva máx. [bar] | 250 |
| Características especiales | Con palanca giratoria |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
Accesorios adecuados
- Tensor vertical con palanca giratoria Nr. 570472 Presión máx. de servicio 250 bar, fuerza de émbolo máx. 13,9 kN, de doble efecto
Productos similares
- Palanca de sujeción Nr. 570539 Para tensor vertical con palanca giratoria 6958DH, palanca de carga 22 mm, fuerza de fijación máx. 17,4 kN
- Palanca de sujeción Nr. 570540 Para tensor vertical con palanca giratoria 6958DH, palanca de carga 31,5 mm, fuerza de fijación máx. 11,6 kN
- Palanca de sujeción Nr. 570541 Para tensor vertical con palanca giratoria 6958DH, palanca de carga 41 mm, fuerza de fijación máx. 8,7 kN
