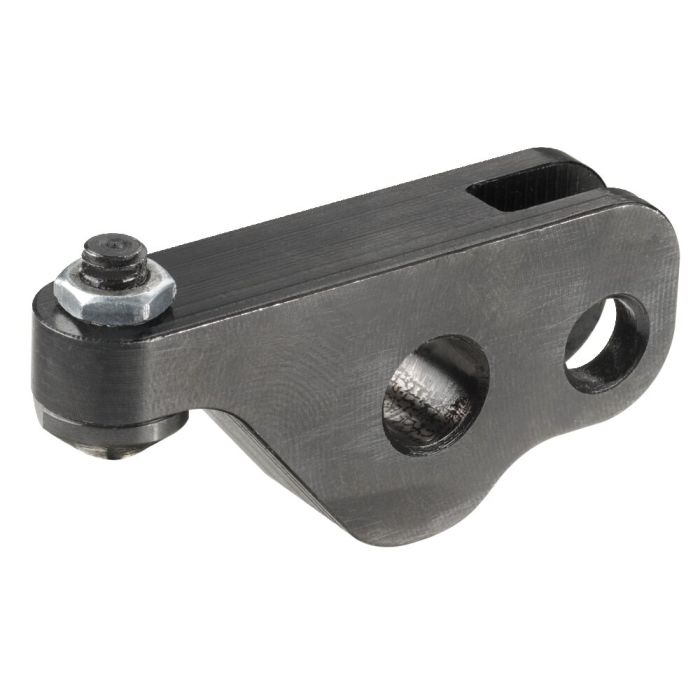

Palanca de sujeción, estándar
Para garra articulada 6959C, palanca de carga 31 mm, fuerza de fijación máx. 4,9 kN
- Comprar para cada uno y ahorrar %
| Nº de pedido | Artículo n° | Fuerza de fijación F1 a 100 bare
[kN]s | Fuerza de sujeción
F1 a 250 bar
[kN] | Peso
[g] | Disponibilidad | Su precio |
| 325225 | 6959C-16-30 | 1,2 | 3,1 | 70 | | |
| 325233 | 6959C-20-30 | 1,9 | 4,9 | 106 | | |
| 325274 | 6959C-32-30 | 5,2 | 12,9 | 395 | | |
| 325464 | 6959C-25-30 | 3,1 | 7,9 | 222 | | |
| 325522 | 6959C-12-30 | 0,67 | 1,7 | 35 | | |
| | | | | | |
| Nº de pedido | b | C | ØD | ØE | G | H | k | L | N | O x T | H7 | p | R | SW1
(entrecaras)
| SW2
(entrecaras)
|
| 325225 | 16,5 | 26 | 9 | 7 | 50° | 7,0 | 12,0 | 55,5 | 26,7 | M5 x 16 | 4,0 | 12 | 6,0 | 8 | 2,5 |
| 325233 | 19,5 | 31 | 10 | 8 | 50° | 8,0 | 13,0 | 65,0 | 32,4 | M6 x 20 | 7,0 | 15 | 7,5 | 10 | 3,0 |
| 325274 | 30,0 | 45 | 17 | 13 | 45° | 12,0 | 17,0 | 100,0 | 50,0 | M10 x 30 | 13,0 | 24 | 2x8 | 17 | 5,0 |
| 325464 | 24,0 | 37 | 13 | 10 | 45° | 10,0 | 15,0 | 80,0 | 37,0 | M8 x 20 | 5,0 | 20 | 6,0 | 13 | 4,0 |
| 325522 | 13,5 | 22 | 7 | 5 | 50° | 4,5 | 8,5 | 45,5 | 20,8 | M4 x 12 | 3,5 | 10 | 5,0 | 7 | 2,0 |
| | | | | | | | | | | | | | | |
Acabado:
Acero para bonificar, bonificado y pavonado. Suministro con tornillo de presión ISO 4027 clase de dureza 45H.
Aplicación:
Para garra articulada 6959C.
Nota:
Tenga siempre en cuenta la presión de fijación, las relaciones de palanca, el caudal y el peso del brazo de fijación.
Más Información | Nº de pedido | 325233 |
|---|
| Tipo de producto | Palanca de sujeción |
|---|
| Fuerza de sujeción máx. [kN] | 4.9 |
|---|
| Presión efectiva máx. [bar] | 250 |
|---|
