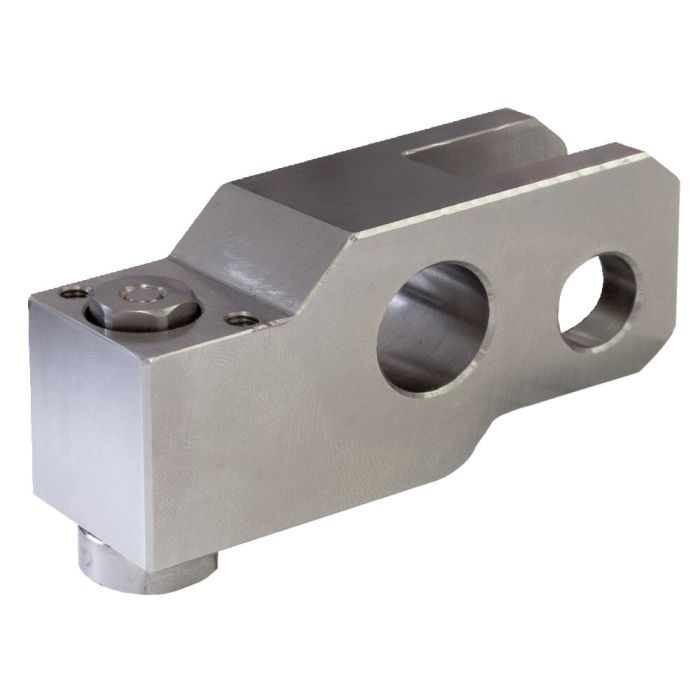

Palanca de sujeción, estándar

Para garra articulada 6959KL, palanca de carga 21 mm, fuerza de fijación máx. 5,4 kN

Nº de pedido

325241

Nº de pedido	Artículo n°	Fuerza de fijación F1 a 100 bare [kN]s	Fuerza de fijación F1 a 350 bares [kN]	Peso [g]
325241	6959KL-16-30	1,5	5,4	65
325266	6959KL-20-30	2,4	8,4	203
325282	6959KL-25-30	3,8	13,2	286
325308	6959KL-32-30	6,2	21,6	522
325324	6959KL-40-30	9,7	33,8	867

Nº de pedido	b	C	ØD	ØE	H	H1	H2	H3	H4	H5	k	L	p	SW1 (entrecaras)	SW2 (entrecaras)
325241	16,0	21,0	10	8	21	15	2	8	3	5	21	50	15	11	11
325266	21,0	27,5	14	10	31	25	6	15	3	5	31	68	20	11	11
325282	24,0	31,5	16	12	35	27	6	17	3	8	35	76	24	11	13
325308	32,0	42,0	20	16	42	27	6	19	3	15	35	95	30	11	13
325324	39,5	51,5	26	20	52	27	10	27	3	25	35	117	35	11	17

Acabado:
Acero bonificado, templado y niquelado químicamente. Suministro con tornillo de presión.

Aplicación:
Para garra articulada 6959KL.

Nota:
Tenga siempre en cuenta la presión de fijación, las relaciones de palanca, el caudal y el peso del brazo de fijación.
