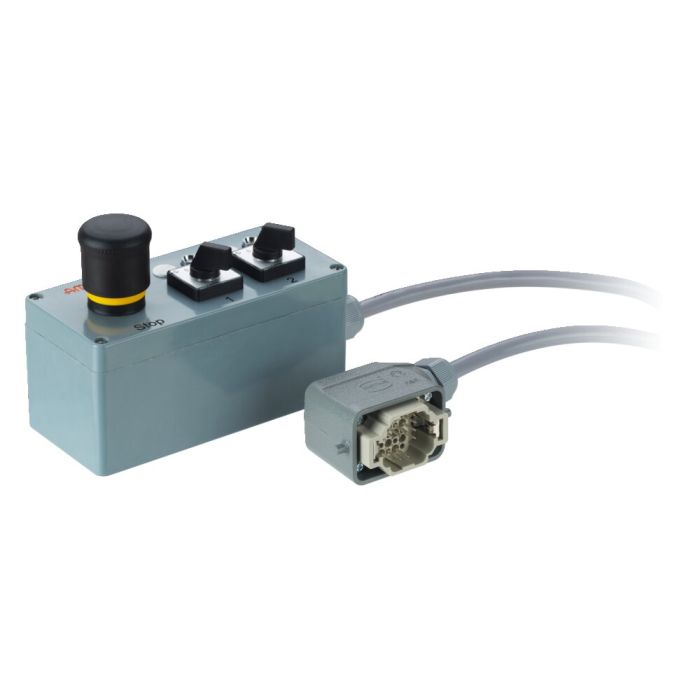

Panel de mando

Acabado:
Caja de poliéster compacta con elementos de manejo y cable, así como clavija macho. Clase de protección IP65.

Aplicación:
El panel de mando tiene por cada circuito de sujeción un conmutador selector, así como un interruptor pulsante de parada en forma de seta de color negro, para la parada de la bomba y de las válvulas. Al fijar y al soltar se conecta la válvula correspondiente. En la posición de conmutación 0, la válvula regresa a la posición cero. En la liberación externa de la máquina debería integrarse la señal "listo para el funcionamiento" y un interruptor de presión en cada uno de los puntos de fijación a controlar.

Nota:
Monoestable: Para los paneles de mando para dispositivos con válvulas monoestables, el interruptor giratorio cuenta con las posiciones "0 - Abrir".
Biestable: Para los paneles de mando para dispositivos con válvulas monoestables, el interruptor giratorio cuenta con las posiciones "Acoplar-tensar-0-soltar-acoplar". En la posición de acoplamiento, ambos imanes se conectan simultáneamente. Se desconecta entonces la bomba. Además se apaga la lámpara de avisos "servicio" en el grupo y se desactiva la disponibilidad para la liberación externa de la máquina.
