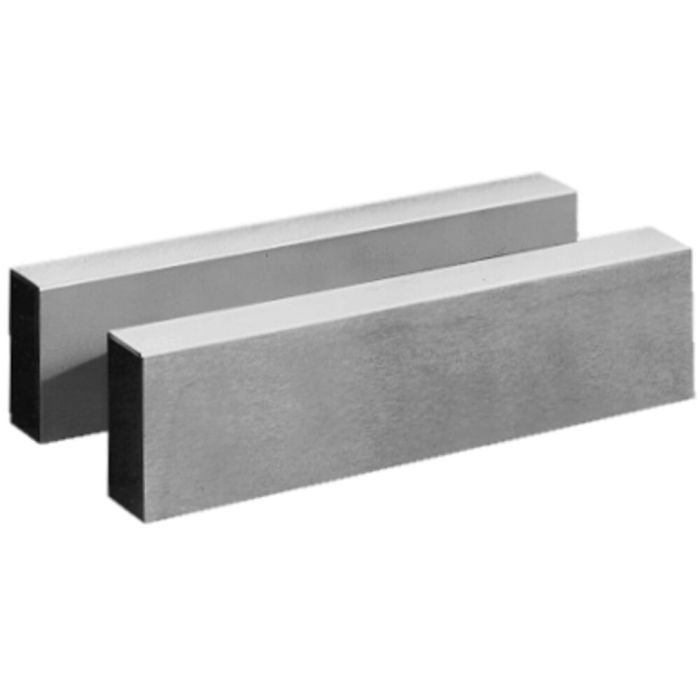

Par de bases paralelas, precisión

Calidad Precisión, longitud 150 mm, anchura 10 mm, altura 14 mm

Nº de pedido

370684

Nº de pedido	H Tolerancia de la medida nominal ±0,01	H Tolerancia del par (tp)	b	L	Peso [g]
370684	14	0,01	10	150	330
370692	16	0,01	10	150	380
370700	18	0,01	10	150	420
370718	20	0,01	10	150	470
370726	22	0,01	10	150	520
370734	24	0,01	10	150	570
370742	26	0,01	10	150	610
370759	28	0,01	10	150	660
370767	30	0,01	10	150	710
370775	32	0,01	10	150	750
370783	35	0,01	10	150	830
370791	40	0,01	10	150	940
370809	45	0,01	10	150	1060
370817	50	0,01	10	150	1180

Aplicación:
Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.

Nota:
Resto de medidas según DIN ISO 2768 - m.
Datos sobre el tamaño en el producto.
