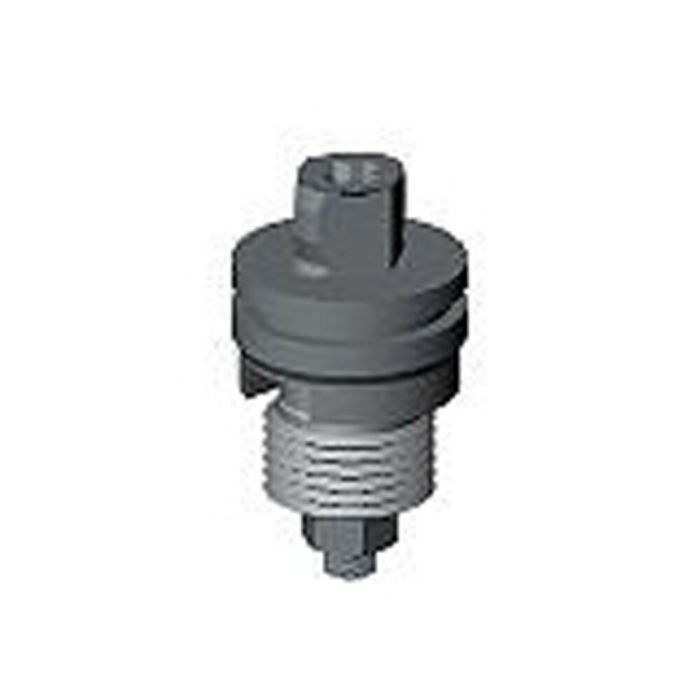

Pieza de centraje, forma diagonal

⌀ exterior 16 mm, ⌀ interior 12 mm, longitud 35 mm

Nº de pedido

88716

Nº de pedido	Artículo n°	ØD ±0,01	ØD1 h6	A	b	L	m	SW	Anillo tórico	Peso [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Aplicación:
Para asentar la pieza en orificios de ajuste, por ejemplo para una segunda fijación.
