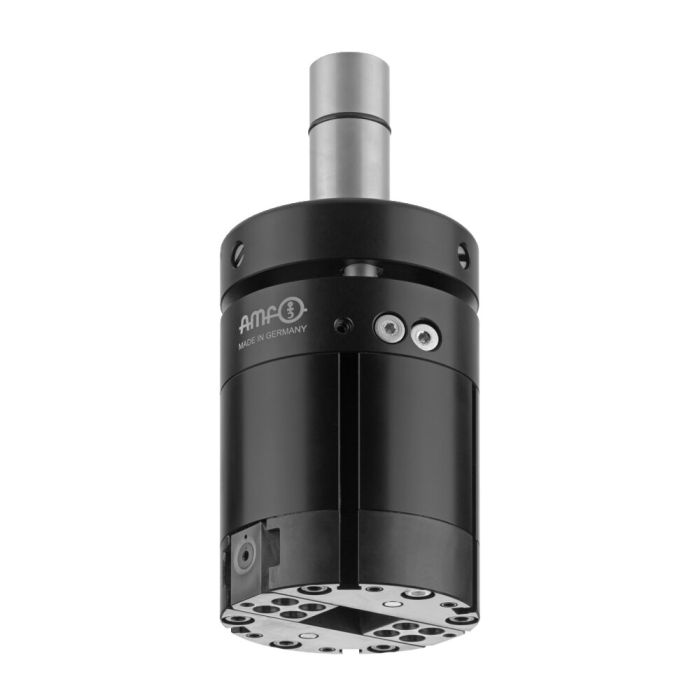

Pinzas con unidad de ajuste, hidráulica

Presión de servicio mín. 25 - máx. 30 bar, expansión de pinza 100 mm
Nº de pedido
560830

Cargando...

Para la manipulación de las piezas en la máquina-herramienta.



Por su innovador concepto de cambio totalmente automático de piezas directamente desde el almacén de herramientas, la pinza AMF fue galardonada con el German Design Award 2019 como «ganadora». Además, el sistema de pinzas modular AMF 1650 recibió el Premio Internacional de Diseño de Baden-Württemberg FOCUS OPEN 2021 en la categoría de oro por su diseño y por la facilidad con la que se le pueden añadir sensores inalámbricos.

Aplicación:
La pinza realiza un cambio de pieza automático durante el proceso de mecanizado en una máquina herramienta. El cambio se realiza desde el depósito de herramientas de la fresadora y permite manipular la pieza entre el depósito de piezas y el dispositivo de sujeción.
El accionamiento se efectúa mediante lubricante refrigerador, suministrado a través del husillo de la máquina. La pinza cierra hidráulicamente, la apertura se efectúa mediante fuerza de resorte.
La función de compensación CZ integrada y alojada en resortes protege la pieza, el husillo de la máquina y la pieza, y compensa tolerancias e irregularidades.

Características:
Existen tres pinzas preconfiguradas, según la máquina utilizada y la presión de servicio del lubricante refrigerador. Por favor, tenga en cuenta la presión de servicio mínima y máxima.

Nota:
- Revoluciones máx. admisibles: 20 [r/min]
- Apto para alojamiento Weldon y mandril de expansión hidráulica
- Diseñado para temperaturas ambiente desde 0°C hasta 60°C
- Transporte de piezas hasta máx. 8 kg
- El volumen de suministro incluye tres juntas de repuesto adicionales
- Disponible en dos versiones para tamaños de pieza hasta máx. 50 mm y máx. 70 mm

Ventajas:
- La función de compensación (Z: 5 mm, C: +/- 3°) permite proteger óptimamente todos los componentes y compensar las tolerancias e irregularidades
- La fuerza prensora puede ajustarse fácilmente mediante estranguladores y, de este modo, adaptarse a las exigencias de las piezas
- Elementos prensores fácilmente intercambiables, para manipular diferentes geometrías de pieza
- Realización sencilla de turnos sin operario, por ello, mayor rendimiento de la máquina y mayor flexibilidad
- Enorme reducción del tiempo de preparación en series de tamaño pequeño a mediano

Más Información
Nº de pedido560830
Modo de funcionamientoHidráulico
Fuerza prensora [N]<1000
Características especialesCon unidad de ajuste
Peso [g]2288
