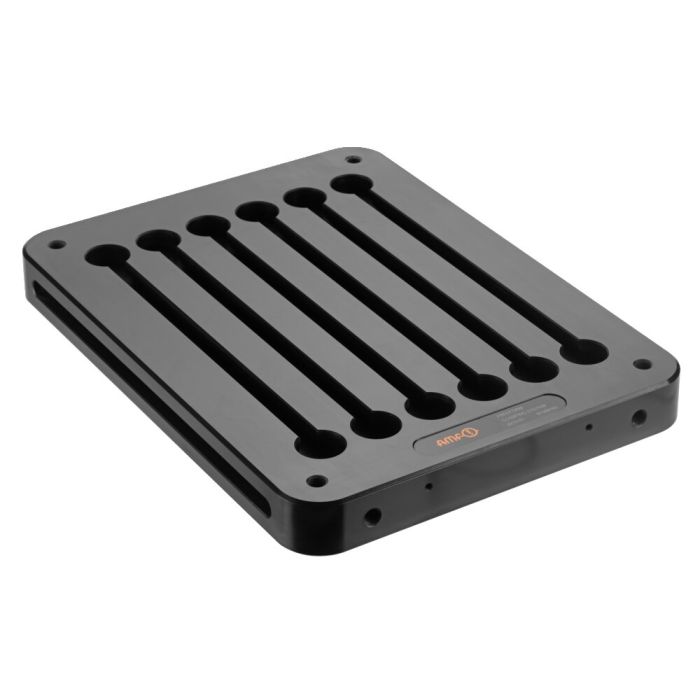

Placa base

Aplicación:
La placa base sirve de base para la construcción de piezas de trabajo mediante los elementos del sistema. Los alojamientos de los pernos de sujeción dispuestos en la parte inferior permiten una configuración paralela al tiempo de funcionamiento.

Características:
- Placa base de acero de inserción resistente al desgaste, rectificada, pavonada y endurecida
- Taladros de drenaje para refrigerante en las ranuras de sujeción, así como canal de drenaje en la parte inferior
- Alojamiento para pernos de sujeción tam. 20 en la parte inferior de la placa
- Rosca de soporte M12 en la parte frontal y en la parte superior de la placa
- Rosca M8 en la parte frontal para la fijación de las empuñaduras
- Ranuras de sujeción longitudinales para la fijación por medio de bridas de apriete, por ejemplo, n .º 6325

Nota:
Tenga en cuenta los pares de apriete. Las empuñaduras no están incluidas en el suministro.

Sobre demanda:
Otros tamaños de placas disponibles bajo solicitud.
