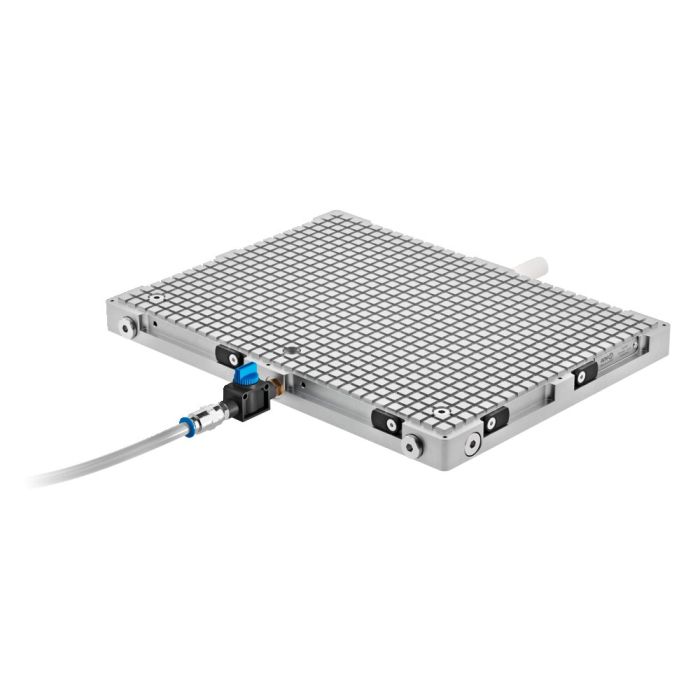

Placa de sujeción por vacío, Basic Line

Acabado:
La placa de sujeción por vacío tiene en la parte superior ranuras y puntos de aspiración. Al insertar el cordón de estanqueidad se pueden fijar uno o más campos para el tamaño de la pieza deseado.
Fácil posicionamiento mediante topes excéntricos laterales. Con borde de sujeción lateral para fijar la placa de sujeción por vacío a una placa base (por ejemplo, la mesa de la máquina).
Se pueden realizar perforaciones adicionales para ZPS K10 (M8). Los planos de perforación pueden facilitarse previa petición.
Para su uso recomendamos un tubo flexible neumático de Ø 10 mm (7800S).

Aplicación:
Las piezas a mecanizar se sujetan generando vacío mediante la tecnología de boquilla Venturi integrada (incluida en el volumen de suministro) o mediante una bomba de vacío externa. Las aplicaciones típicas son trabajos de fresado y rectificado.

Nota:
¡Funcionamiento exclusivamente con aire comprimido seco y no lubricado!
Temperatura del medio: 0 °C - 60 °C
Temperatura ambiente: 10 °C - 50 °C
Tenga en cuenta las instrucciones de instalación.

Ventajas:
- La placa de sujeción por vacío AMF puede funcionar tanto con aire comprimido junto con la boquilla Venturi integrada como con una bomba de vacío externa.
- En función del número de puntos de succión, se pueden sujetar y mecanizar varias piezas diferentes simultáneamente mediante la división individual del campo.
- Elevadas fuerzas de sujeción.
- Uso universal.
- Gracias al cordón de estanqueidad se compensan las leves irregularidades en la superficie de la pieza.
- Mecanizado de cinco caras sin torsiones ni vibraciones.

Sobre demanda:
Admite dimensiones especiales.
