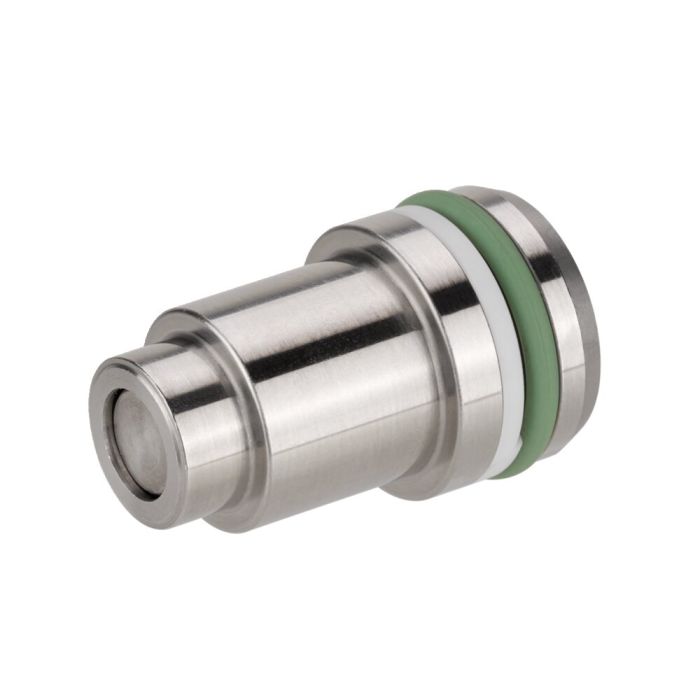

Racor de acoplamiento, forma para montaje integrado

Acabado:
Cuerpo base y piezas interiores de acero inoxidable. Juntas de NBR, Viton, POM y PU.

Aplicación:
Les accouplements servent au transport sans pertes de fluides liquides ou gazeux. Les éléments de raccordement sont montés dans un boîtier. L'étanchéité du système entre mécanisme d'accouplement et embout d'accouplement assure l'étanchéité axiale et est montée dans le mécanisme d'accouplement. Lors d'une usure éventuelle, le joint peut se remplacer. Le mécanisme se monte toujours avec un embout d'accouplement adéquat. Suivant l'exécution, les accouplements peuvent s'accoupler sous pression jusqu'à la pression maximale de fonctionnement.

Características:
Avant l’opération d’accouplement, le mécanisme d’accouplement et l’embout d’accouplement se font face en position coaxiale. Les carters des deux parties doivent être guidés jusqu’à environ 2 à 3 mm en amont du contact des surfaces d’étanchéité frontales. La tolérance de positionnement radial ne doit pas être dépassée. L’effort d’accouplement généré par la pression hydraulique entre l’embout d’accouplement et le mécanisme d’accouplement suivant la formule NW3: F [N] = 9,4 x p [bars], NW5: F [N] = 15,4 x p [bars], NW8: F [N] = 31,4 x p [bars] doit être absorbée de l’extérieur par blocage de force ou mécanique. L’étanchéité du mécanisme d’accouplement est assurée au fond de l’alésage du logement. Il faut respecter la précision requise et la qualité de surface de l’alésage du logement.

Nota:
Las superficies frontales de estanqueidad de efecto axial se deben proteger de la suciedad. Gracias a los contornos lisos y planos de los dispositivos de acoplamiento se reduce el riesgo de penetración de suciedades y se facilita la limpieza de las superficies de estanqueidad antes de la conexión. Se obtienen buenos resultados con un lavado y la posterior purga de aire.
Tolerancia de posicionamiento en sentido axial en todos los dispositivos de acoplamiento: +0,5 mm.
Tolerancia de posicionamiento en sentido radial en los dispositivos de acoplamiento +/- 0,3 mm.
Tolerancia angular permitida: +/- 1°.

Sobre demanda:
Tamaños diferentes disponibles bajo pedido.

* a 0 bar; corresponde a la fuerza de muelle completa, incluyendo muelle de racor de acoplamiento
