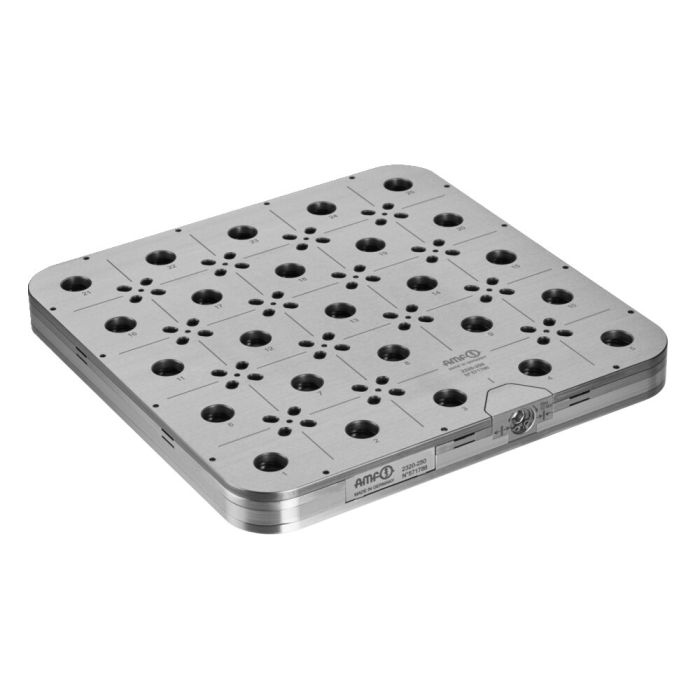

Sistema de sujeción de placas de sustrato cuadrado

Aplicación:
Sistema de sistema de sujeción manual para la operación de posicionamiento de placas de sustrato en instalaciones de impresión 3D de metal.
Ideal para la división de placas de sustrato grandes en varias unidades extraíbles individualmente. Esto permite que cada componente se fabrique en una placa de sustrato separada y se transfiera directamente al postratamiento, incluida la posibilidad de sujeción en procesos posteriores.
Las placas de sustrato se alojan en el sistema de sujeción mediante pernos de sujeción de punto cero (tamaño 5) en arrastre de forma. Esto permite la transferencia sin problemas a otros sistemas de sujeción de punto cero en el proceso de fabricación.

Características:
- Sistema de sujeción de acero inoxidable
- Posibilidad de alojar placas de sustrato de diferentes tamaños de diferentes materiales
- Fijación sin tornillos mediante perno de sujeción de punto cero, tamaño 5
- Placa adaptadora para un montaje flexible en diferentes patrones de perforación de mesas de máquinas de impresión 3D
- Sujeción simultánea de todas las posiciones de sujeción mediante el accionamiento manual central
- Resistente a temperaturas de hasta 300 °C

Nota:
- Se deben tener en cuenta las instrucciones de montaje y los pares de apriete
- El suministro incluye la herramienta de torque con mango en T (6 mm) para la apertura y el cierre, los tornillos de fijación, así como la herramienta de montaje para un fácil manejo de los segmentos de la placa de sustrato

Sobre demanda:
Otros tamaños y modelos del sistema de sujeción bajo pedido
