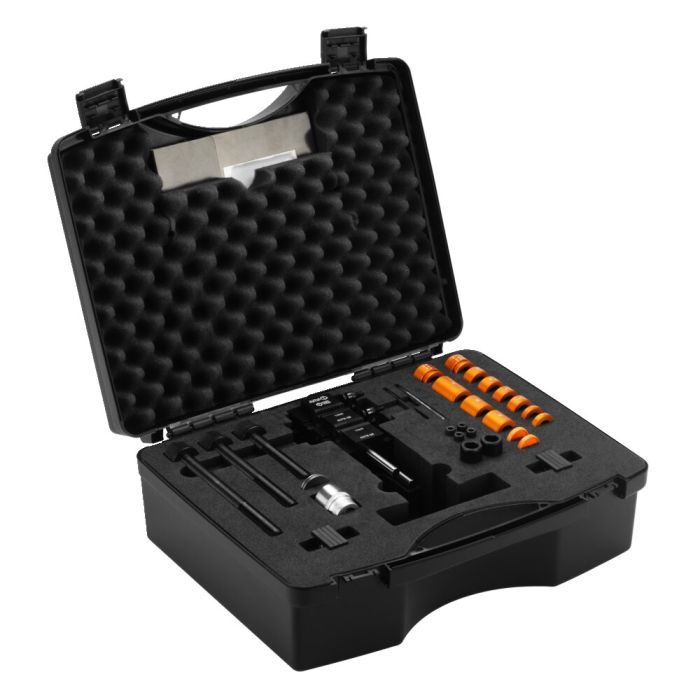

Sistema de sujeción múltiple "EasyVise"

Aplicación:
El sistema de sujeción múltiple patentado y versátil está diseñado para utilizarse en fresadoras de cuatro y cinco ejes. Además, el sistema puede adaptarse al sistema de sujeción de punto cero AMF de tamaño 10 o 20 mediante adaptación (n° de pedido 568440). También es compatible con todos los fabricantes de dispositivos de sujeción con plantilla de 52 mm, tamaño de rosca M8. Se pueden sujetar simultáneamente 2 ó 4 piezas. Gracias a la doble sujeción en un nivel de sujeción, se eliminan las tensiones en el sistema de sujeción. Una vez determinada la anchura de sujeción (altura de la pieza), el sistema se ajusta utilizando los casquillos distanciadores adecuados. Encontrará más detalles en las instrucciones de montaje adjuntas.

Características:
- Sujeción y mecanizado de 2 ó 4 piezas simultáneamente.
- Sujeción de varias piezas de trabajo mediante el accionamiento de un tornillo de sujeción y secuencia de sujeción automática.

Nota:
- Las piezas no deben sujetarse por un lado, siempre en paralelo y deben sujetarse al menos 3/4 de la anchura de la mordaza.
- Deben respetarse las especificaciones de par de apriete.
- Adaptador (n.° de pedido 568440) disponible opcionalmente.

Ventajas:
- Ahorro de tiempo de preparación al equipar varios componentes simultáneamente.
- Colocación paralela optimizada de las piezas mediante una secuencia de sujeción automática.
- Sin arriostramientos en el sistema de sujeción debido a la doble sujeción por nivel de sujeción.
- Reducido contorno de interferencia del dispositivo de sujeción.
- Estructura modular.
Compatible con todos los fabricantes de dispositivos de sujeción con plantilla de 52 mm, tamaño de rosca M8.
- El reducido tamaño de instalación del sistema de sujeción garantiza una accesibilidad óptima.

Sobre demanda:
- Otras anchuras de mordaza 58 y 80 mm.
- Sujeción séxtuple.
