Presión de servicio máx. 350 (400*) bar, máx. fuerza de fijación 25 kN, sin consulta de posicionamiento
Nº de pedido
325134
No tiene acceso a las disponibilidades (semáforo). Póngase en contacto con nosotros.
de doble efecto presión de servicio máx. 350 bar (400 bar*).
* Si se utilizan tornillos de fijación de calidad 10.9, la presión de servicio máxima permitida es de 400 bar. La condición previa para ello es una superficie de montaje con la resistencia correspondiente de los agujeros roscados (por lo menos equivalente a St 50)
Acabado: Caja del cilindro tipo bloque de acero pavonado. Caja y bulón de sujeción bonificados. Vástago del émbolo templado por cementación y rectificado. En el volumen de suministro se incluyen los tornillos de fijación fijación 12.9.

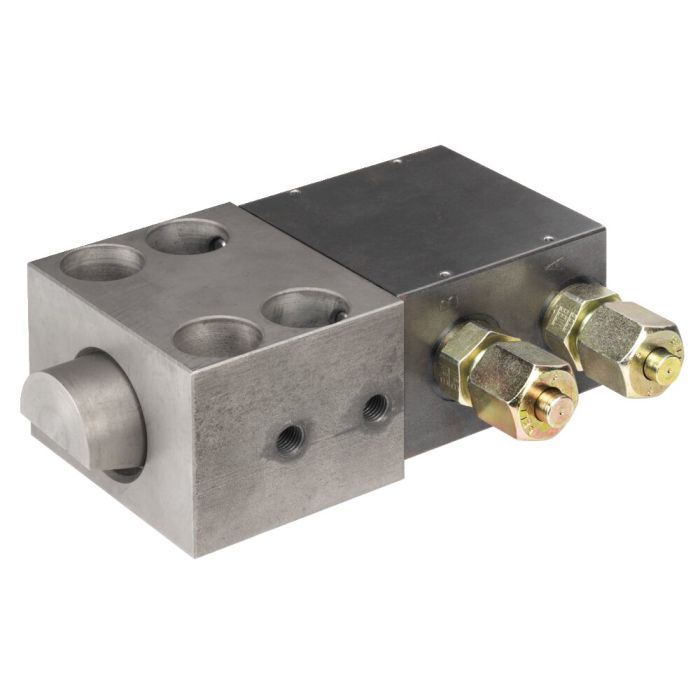

Aplicación: Los tensores de cuña se utilizan para fijar las herramientas en prensas y máquinas moldeadoras por inyección. El perno de fijación fija en la herramienta con una inclinación de 20°, resultando un cierre de fuerza por fricción.
Nota: No se deberá sobrepasar la carga máx. autorizada por mordaza. La fuerza de sujeción actúa verticalmente sobre el punto de sujeción y gracias a ello las fuerzas de empuje ejercidas sobre la pieza son muy bajas.
