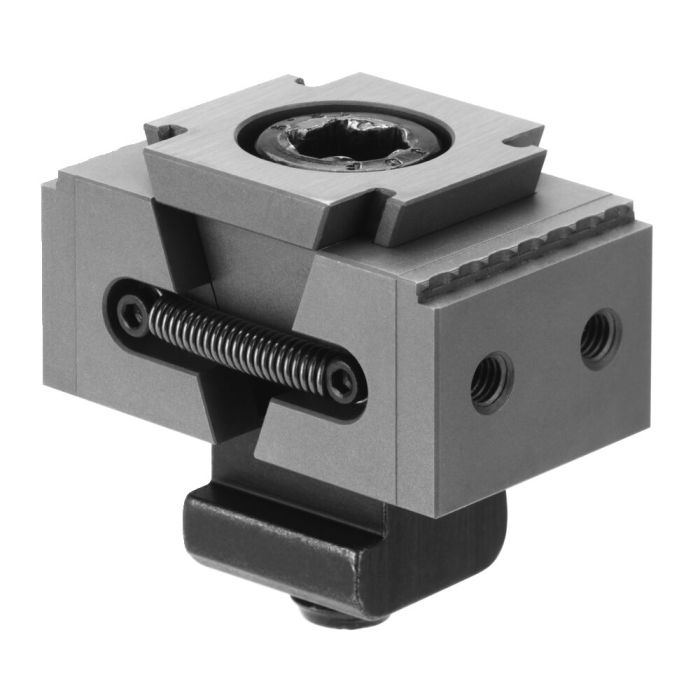

Tensor de cuña

Con mordazas de garra, ancho 30 mm

Nº de pedido

429399

Variantes de productos

Nº de pedido	Tamaño	A mín.	A máx.	b	B1	G	H mín. [mm]	H máx. [mm]	H1	H3	L	Md máx. [Nm]	Fuerza de sujeción F [kN]	Peso [g]
429399	30	50	57,5	30	15	M5	22	29,0	11,0	20	44	65	30	350
429415	40	50	57,5	40	20	M5	22	29,0	11,0	20	44	65	30	440
429431	50	50	57,5	50	25	M5	22	29,0	11,0	20	44	65	30	530
429456	72	53	64,0	72	36	M6	29	38,5	14,5	27	44	65	30	1015

Detalles

Acabado:
Material: Acero cementado 21MnCr5
Altamente revenido y cementado hasta 52 HRC. Profundidad del temple 0,6 mm

Aplicación:
Con los tensores de cuña de AMF, las herramientas se aprietan con rapidez y seguridad. La sujeción se realiza mediante un tornillo cilíndrico y la cuña, la cual desplaza a la mordaza y, por consiguiente, presiona a la pieza contra el tope.

Especificaciones técnicas
