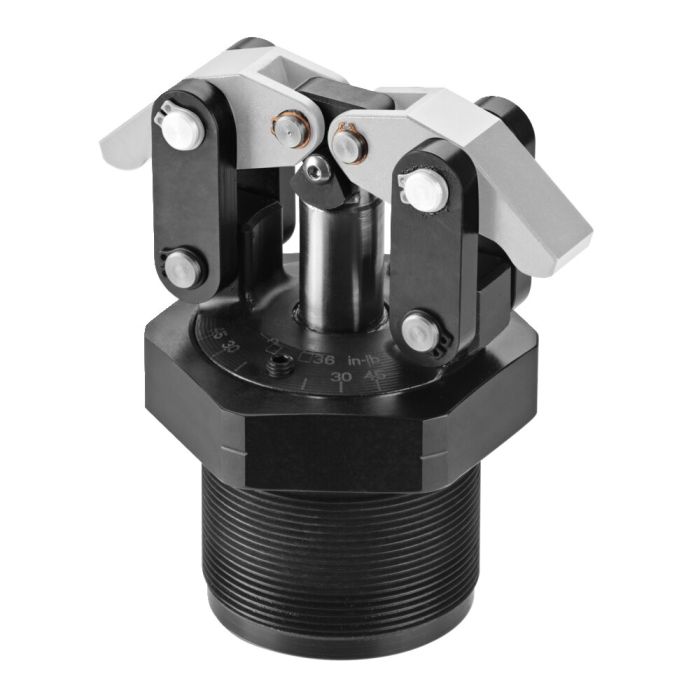

Tensor de palanca, doble
Acabado:
Cuerpo de acero templado y pavonado. Vástago del émbolo templado por cementación y cromado. Se suministra sin palanca de sujeción. Suministro del aceite por el útil de sujeción.
Aplicación:
El tensor de palanca, doble, es muy adecuado para tensar a través de un orificio de un módulo o para tensar dos módulos con un elemento tensor.
Características:
El mecanismo de compensación de carga permite tensar de manera uniforme si las superficies de la pieza se encuentran en 1,5 milímetros. La fuerza de fijación se distribuye uniformemente a ambos lados. Es posible seleccionar la posición de la palanca tensora libremente en una gama de 360 grados.
Nota:
Las palancas de fijación deben tensar en una superficie plana.
Sp = fijar, Lo = aflojar
*Indicaciones con palanca tensora, estándar - la fuerza tensora completa es distribuida de manera uniforme a ambos lados.
**Corresponde a +/- 10˚ del ángulo de con la palanca de fijación, estándar
| Nº de pedido | 570459 |
|---|---|
| Tipo de producto | Garra articulada |
| Fuerza de sujeción máx. [kN] | 4.9 |
| Presión efectiva máx. [bar] | 350 |
| Carrera [mm] | 16.3 |
