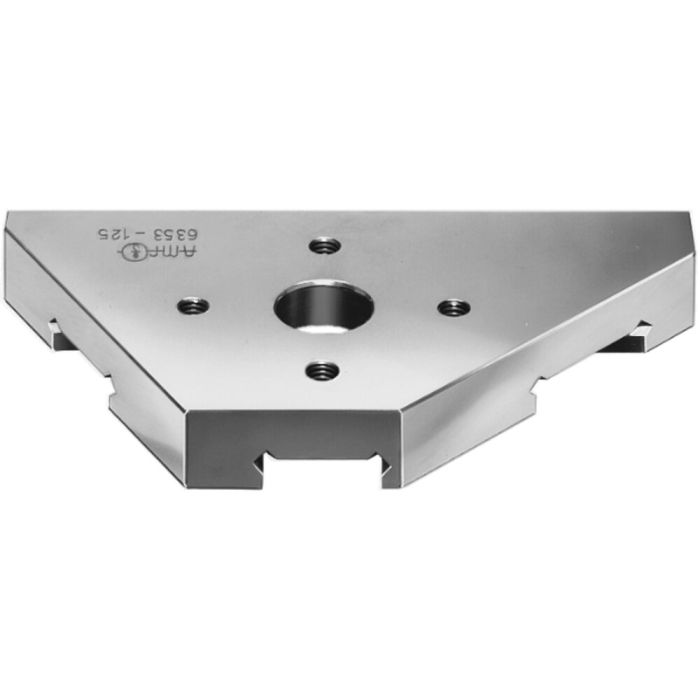

Tope angular, acabado de precisión
Aplicación:
Con tuercas para ranuras sueltas DIN 6323 y tuercas para ranuras fijas no. 6322A, los topes angulares pueden alinearse en las ranuras de la mesa indicadas. Los topes angulares pueden fijarse alternativamente con tornillos para ranuras DIN 787 completos o con tuercas para ranuras en T DIN 508 con tornillos ISO 4762 y arandelas DIN 6340. La alta precisión de los topes angulares garantiza para casi todas las tareas de mecanizado por arranque de virutas la precisión de tope necesaria. Puede empezarse con el mecanizado inmediatamente, no es necesario medir el tope ni la pieza a trabajar.
| Nº de pedido | 74450 |
|---|---|
| Tipo de producto | Topes |
| Ranura [mm] | 10, 12, 14, 16, 18, 20 |
| Longitud [mm] | 125 |
| Anchura [mm] | 68 |
| Altura [mm] | 15 |
