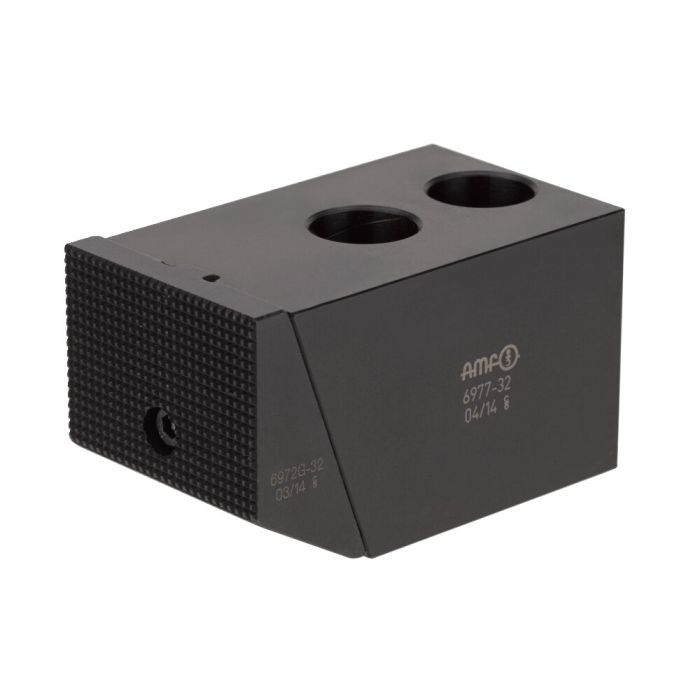

Tope de empuje oblicuo, mecánico

Acabado:
Cuerpo base de acero bonificado y pavonado. Mandíbula intercambiable. La versión estándar se suministra con mandíbula estriada y templada. Completo con dos tornillos de montaje según ISO.

Aplicación:
El uso combinado del tope mecánico y de la mordaza hidráulica produce también una fuerza de empuje vertical asegurando un amarre de la pieza a la mesa de forma óptimay una precisión del mecanizado.

Características:
Con bocas de mordaza lisas se desplaza hasta el tope de la mesa, es decir, la posición de los topes siempre debe ser la misma. La fijación en mesas dotadas de ranuras puede ser en sentido longitudinal o transversal. El tornillo de fijación situado detrás de la mandíbula evitael levantamiento de la mordaza durante su funcionamiento. Apropiado para la instalación en dispositivos. El nuevo diseño de conexión de la mandíbula mediante tope de goma garantiza un deslizamiento sin juego.

Nota:
La carrera máxima de la mordaza no puede superar la cuota G. La perforación ØD puede utilizarse como apoyo adicional o para el posicionamiento.
