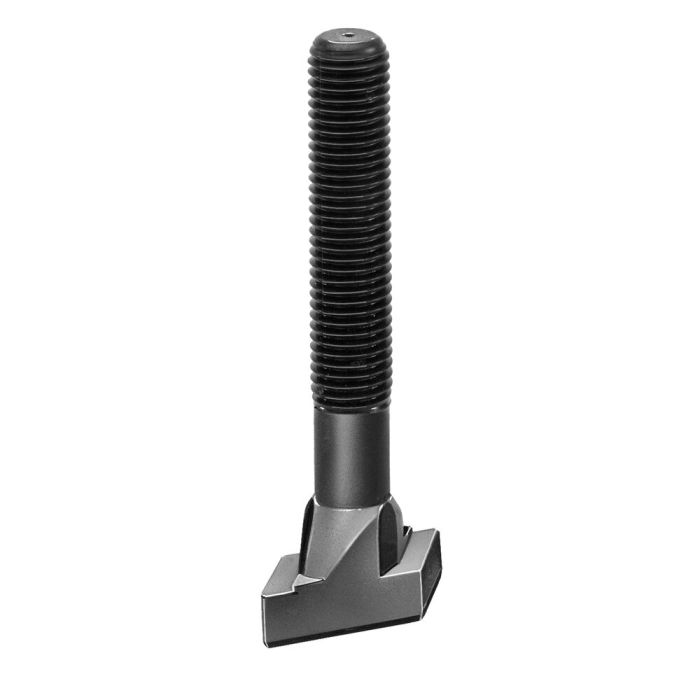

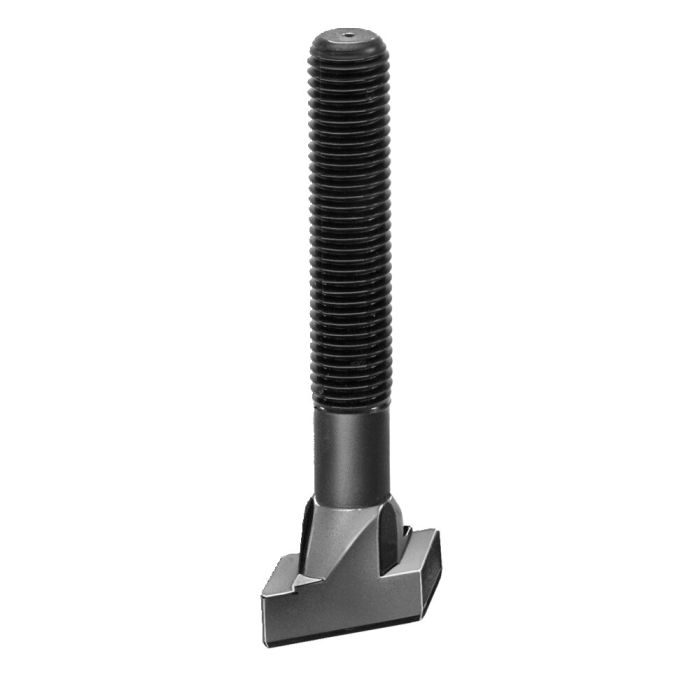

Tornillos romboidales para ranuras en T
Aplicación:
- ajuste adicional de un punto de fijación en un dispositivo fijado
- ajuste posterior de un punto de fijación en ranuras en T de mesas de máquina ocupadas
- colocación del tornillo romboidal desde arriba en la ranura en T y giro hasta el tope en la ranura en T
- Esto también es posible con la combinación de corredera en ranura romboidal n.° 510 y tornillo sin cabeza DIN 6379
Nota:
Debido a la menor superficie de apoyo en las ranuras en T, la carga máx. admisible del tornillo se corresponde con los valores de la clase de resistencia 8.8.
Tuercas DIN 6330 B y arandelas DIN 6340 correspondientes.
Ventajas:
Ventajas de la rodadura de roscas:
- contextura de las fibras ininterrumpida
- menor sensibilidad a las entalladuras
- excelentes valores de rugosidad en los flancos de la rosca y en el radio básico
| Nº de pedido | 87338 |
|---|---|
| Tipo de producto | Tornillos romboidales |
| Rosca [M] | 12 |
| Ranura [mm] | 14 |
| Longitud [mm] | 125 |
| Clase de resistencia | 8.8 |
