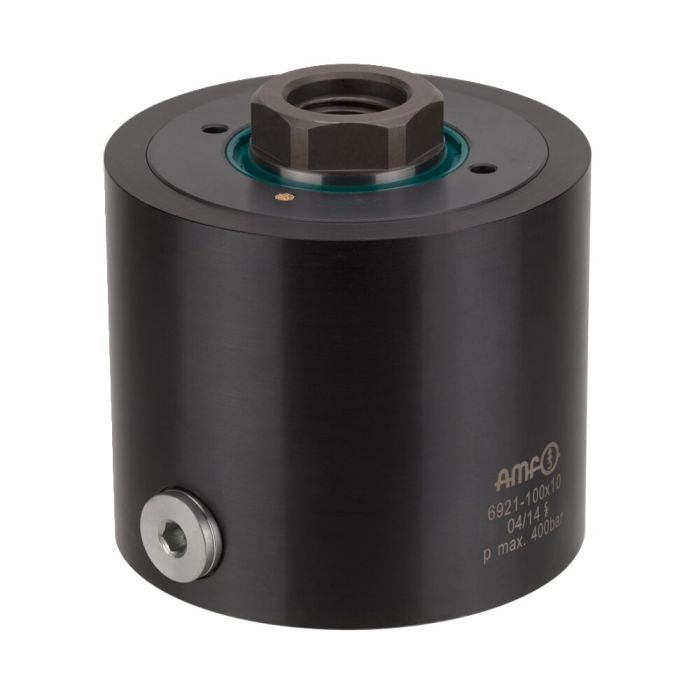

Tuerca hidráulica

Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Retroceso por muelles de disco. 1 rascador contra la penetración de suciedad. Vástago del émbolo con rosca interior y dos aristas (tamaño 70x6) o seis aristas (tamaño 100x10). Con filtro de aire de metal sinterizado. Suministro de aceite mediante conexión roscada.

Aplicación:
Al fijar las piezas en la mesa de la máquina, se puede atornillar la tuerca hidráulica junto al tornillo de fijación y unirla con la brida mediante los dos taladros inferiores. La tuerca hidráulica es apropiada para la fijación y sujeción de dispositivos directamente en la mesa de la máquina. Las tuercas hidráulicas de tamaño 100x10 han sido diseñadas para ser utilizadas con tornillos tratados de resistencia 8.8 y las de tamaño 70x6 con los tornillos de resistencia 12.9. En el caso de una combinación de tornillos de clase 8.8 y 10.9 con las tuercas hidráulicas de tamaño 70x6, la presión de servicio debe ser reducida si desea trabajar en servicio continuo (véase diagrama).

Características:
La tuerca hidráulica está protegidacontra la penetración de suciedades y virutas por un rascador y un filtro de aire de metal sinterizado. Posibilidad de conseguir fuerzas elevadas con un diseño compacto.

Nota:
En el caso de cilindros de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muellemediante la colocación de un dispositivo apropiado o de un tubo de aireación en un lugar protegido.
