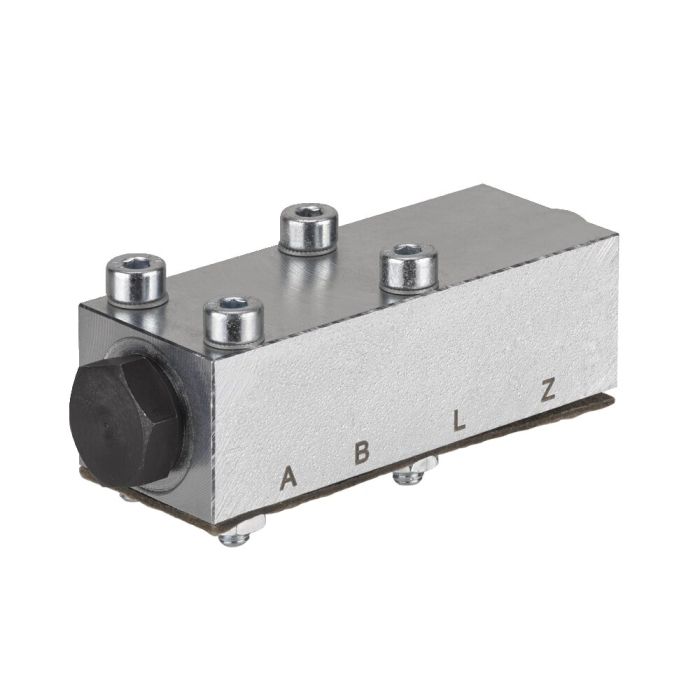

Válvula antirretorno pilotada

Acabado:
Completo con cuatro tornillos de fijación M4 x 25 - 8.8. Válvula de asiento esférico de resorte para el montaje de placas, sin fuga de aceite. Componentes de acero. Los canales de conexión los tiene que fabricar el propio cliente utilizando placas de conexión. La estanqueidad se consigue mediante juntas tóricas. Denominación de los canales de conexión: A = consumidor, B = lado de bomba, Z = apertura controlada, L = aceite de fuga (descarga de la cámara del émbolo de la válvula)

Aplicación:
Para permitir el paso libre del flujo en una dirección y bloquearlo en la otra. La dirección bloqueada se puede controlar mediante una conexión de mando. La válvula se utiliza para mantener la presión sin pérdidas de aceite en consumidores hidráulicos en combinación con válvulas de compuerta de mando de dirección con aceite de fuga o pasos de medios con aceite de fuga.

Nota:
Presión máx. adm. en las conexiones A, B = 700 bar, Z = 250 bar. La conexión L debe estar sin presión hacia el tanque. La presión mínima para mantener la posición abierta se calcula con la fórmula pst = a x Δp + b x pB + c. Coeficientes para la válvula 6916-08-10 : a = 0,235 / b =0,03 / c = 4,8. Δp = resistencia al flujo y pB = presión en la conexión B, véanse los diagramas.
