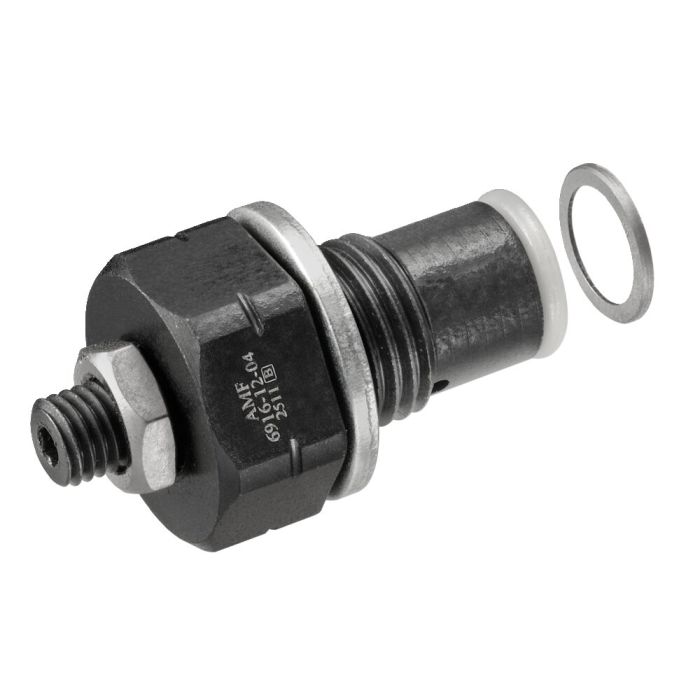

Válvula de control de caudal
Acabado:
Cuerpo de acero templado y pavonado. Tamaño de construcción compacto.
Aplicación:
Para consumidores de simple y doble efecto. La velocidad de avance se ajusta regulando el flujo.
Nota:
Atornillar la válvula estranguladora en el orificio de montaje indicado.
Con una válvula de limitación de presión preconectada en el sistema de control hidráulico se asegura la purga del volumen excesivo.
Utilizar preferentemente las válvulas estranguladoras para regulaciones de impulsión.
En caso de regulaciones de retorno, se corre el peligro de multiplicación de presión. La válvula estranguladora puede usarse en grapas giratorias tipo brida superior e inferior 6951KP, 6951FP, 6941KP, en los tensores de palanca 6942KK y en los elementos de apoyo con forma abridada 6964H y 6964HS puede enroscarse directamente en la conexión roscada.
| Nº de pedido | 326579 |
|---|---|
| Tipo de producto | Válvula de control de caudal |
| Presión efectiva máx. [bar] | 350 |
| Conexión de aceite | Rosca enroscable |
| Caudal volumétrico [l/min] | 5.7 |
