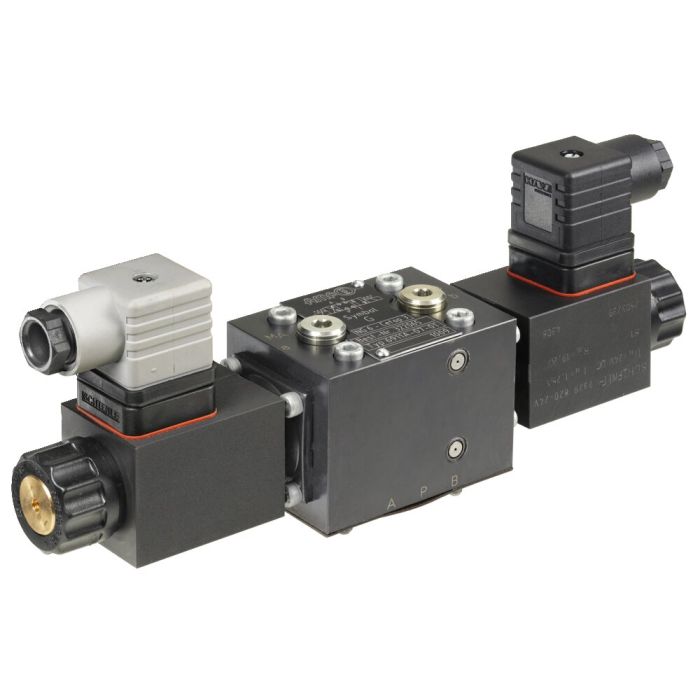

Válvula direccional de asiento 3/3

Acabado:
Válvulas distribuidoras de asiento herméticas libres de fugas de aceite con dibujo normado de conexión NG 6. El calibre patrón se encuentra estandarizado a nivel nacional, europeo e internacional. Las dimensiones se encuentran especificadas en las normas DIN 24340-Forma A, CETOP R 35 H e ISO 4401. Las válvulas se accionan electromagnéticamente. La caja de enchufe del aparato según DIN / EN 175301-803 se incluye en el volumen de suministro.

Aplicación:
Las válvulas distribuidoras 3/3 y 4/3 determinan el sentido de flujo del aceite. Estas válvulas se utilizan preferentemente para el control directo de dispositivos consumidores de actuación sencilla y doble.

Características:
En imanes eléctricos sin corriente las válvulas adoptan la posición cero de bloqueo. Todas las conexiones son herméticamente estancas gracias a la construcción del asiento.
Si se aplica corriente simultáneamente en ambos imanes, entonces se produce una cuarta posición de conexión, en la cual todas las conexiones se encuentran conectadas al conducto del tanque y, con ello, sin presión. En esta posición de conexión se puede realizar fácilmente un acoplamiento en las conducciones de los consumidores.
En el canal P se encuentra introducida adicionalmente una válvula esférica de retroceso. Esta válvula de retroceso evita una compensación involuntaria de la presión en caso de solapamientos en el circuito de conexiones. La obturación entre las válvulas y las superficies de la contrabrida se realiza a través de juntas tóricas.

Nota:
Pieza de repuesto: válvula antirretorno insertable, núm. ped. 402156

Sobre demanda:
Válvulas distribuidoras de asiento 230 V AC 50/60 Hz.
